Instructions de service et de maintenance
3.4 Oleopator-C-NST NS 65 à NS 100
1
2
4
3

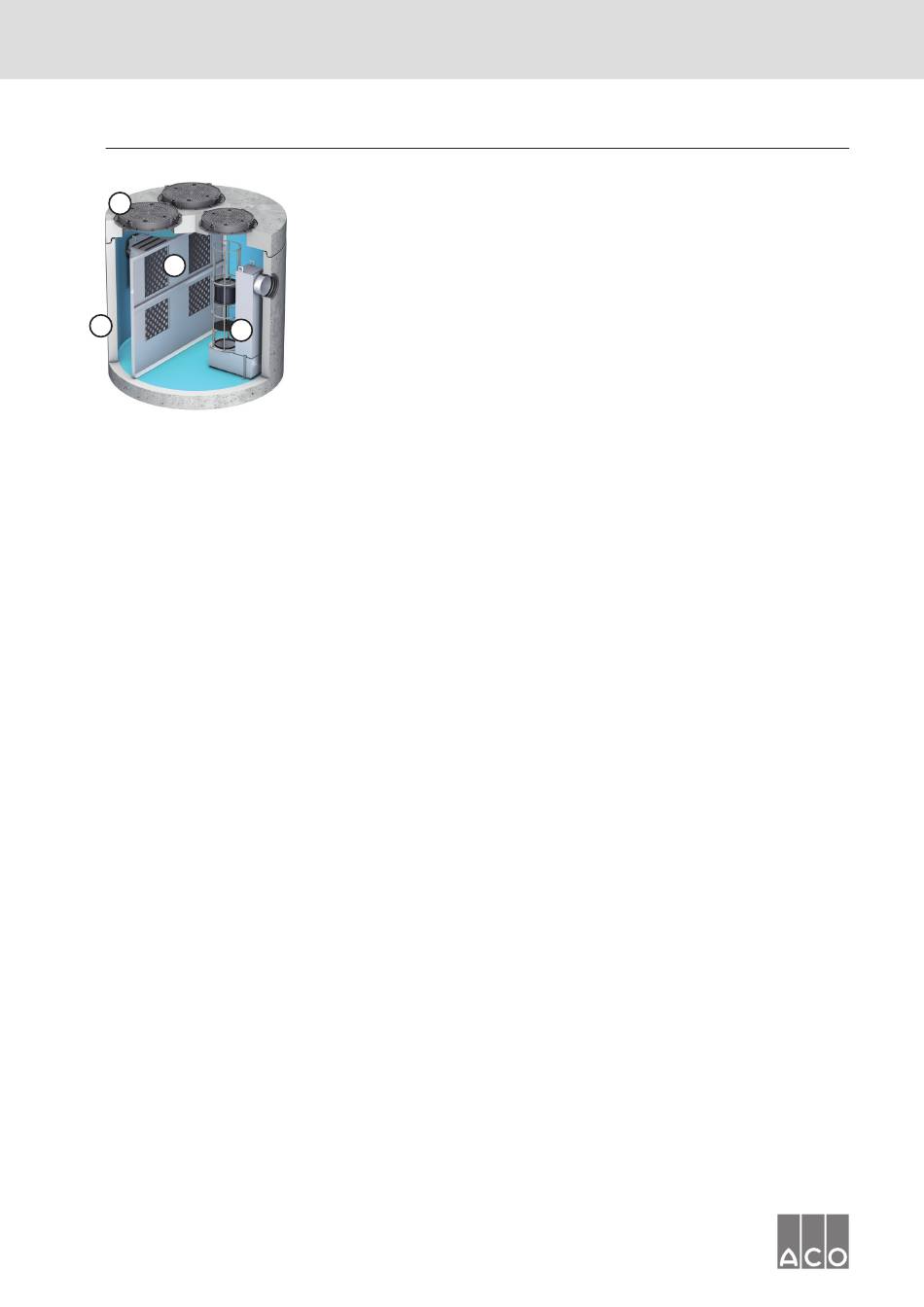

Figure 4. Oleopator-C-NST
Généralités
Les séparateurs d'hydrocarbures Oleo-
max-C-NST de classe I et de classe II ne
disposent d'aucun débourbeur intégré.
La séparation de sédiments nécessite la
mise en place d'un débourbeur (5) installé
en amont du séparateur d'hydrocarbures.
Le dernier catalogue d'ACO Génie civil
Description générale du fonction-
nement du séparateur d'hydrocar-
bures de classe I
Dans le cas du séparateur Oleopator-C-
NST de classe 1, la séparation des hydro-
carbures se fait au moyen d'une unité
coalescente (2) qui permet de récupérer
les microgouttelettes d'huile et de les
agglutiner en gouttes d'huile plus grosses
pouvant être séparées. Cette unité coales-
cente (2) est constituée d'un élément coa-
lescent cylindrique disposé de manière
centrée autour de la cage à flotteur. Il se
compose d'un panier support en PEHD et,
Description générale du fonction-
nement du séparateur d'hydrocar-
bures de classe II
Le séparateur d'hydrocarbures Oleopator-
C-NST de classe II ne nécessite aucune
unité coalescente. La séparation des
hydrocarbures est assurée de manière
purement statique, par écoulement et
régulation du temps de séjour.
Page 40 sur 51
1 Alimentation
2 Élément coalescent (à maillage métal-
lique ou élément en polyuréthane)
3 Évacuation avec cage à flotteur
4 Cuve en béton armé
pour séparateurs et stations de pompage
enfouis dans le sol vous fournira de pré-
cieux conseils sur le dimensionnement et
la conception de débourbeurs conformé-
ment aux normes EN 858 et DIN 1999-
100 ainsi que sur les débourbeurs ACO
appropriés.
en général, d'un tapis coalescent com-
portant une ou deux couches de maillage
métallique combiné (acier inox et polypro-
pylène) ou, à partir de la taille nominale
30, d'un élément en polyuréthane à pores
ouverts posé sur un panier support en
PEHD. À partir de la taille 65, un élément
en polyuréthane à pores ouverts est insé-
ré dans un panier support rectangulaire.
À partir de la taille nominale 65, les sépa-
rateurs possèdent deux de ces paniers
supports rectangulaires comme filtres à
coalescence.
