Direct-Temp - DV Trousse pour encastrable (colinéaire)
Si la longueur du conduit flexible est trop courte, un adaptateur
de conduit flexible sera requis pour attacher une longueur
additionnelle. Appliquer un scellant à haute température sur le
conduit de sortie des gaz.
Si le conduit est trop long, il pourrait fléchir au-dessous de la
sortie d'appareil et pourrait en conséquence être un risque
d'incendie.
Capuchon
colinéaire
Adaptateur
de flex
colinéaure

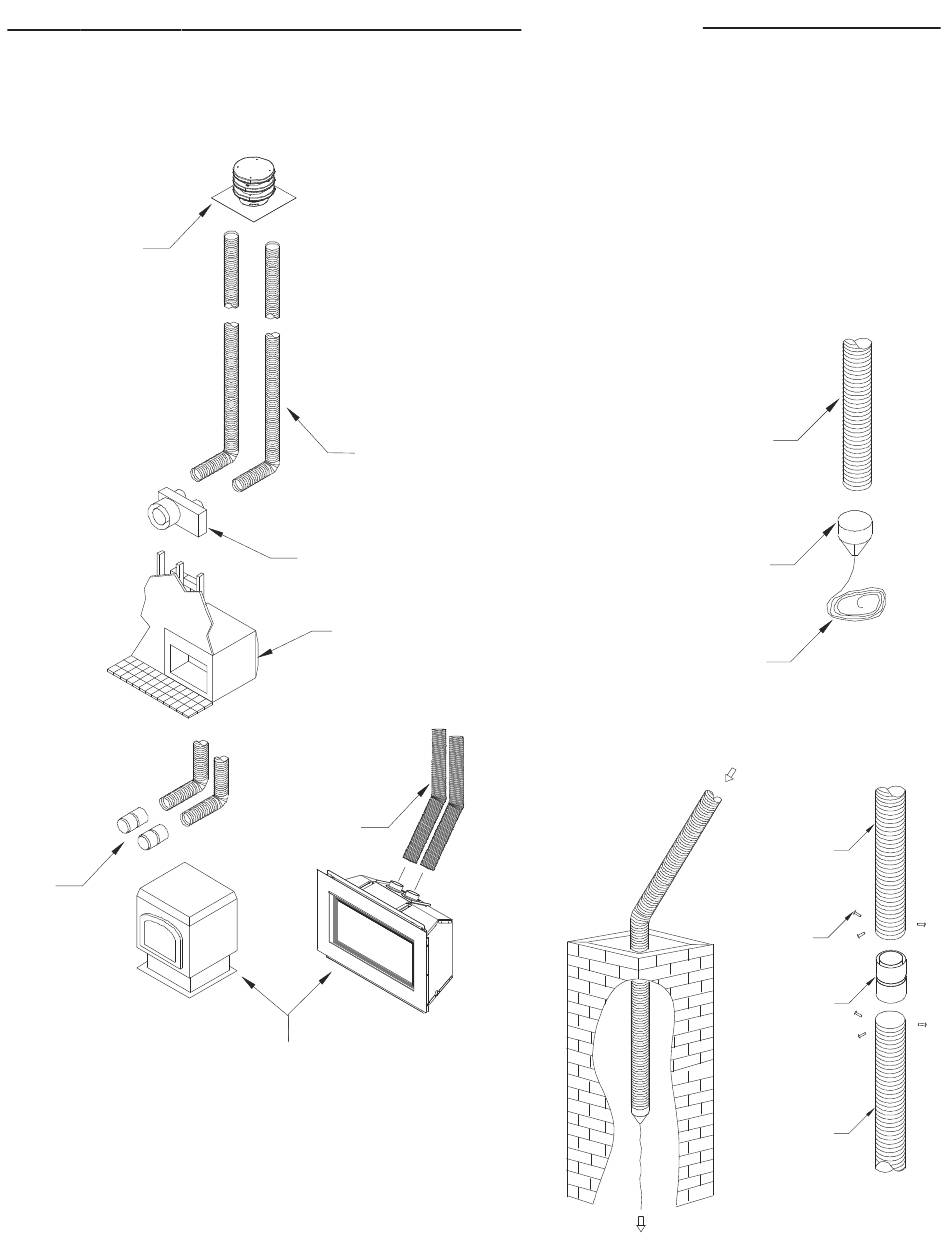

Schéma1
Installation dans une cheminée de maçonnerie
1. Mesurer la distance entre le haut de la cheminée de maçonnerie
et l'appareil à gaz, incluant les déviations nécessaires.
2. Étirer le conduit flexible à la longueur désirée (nécessite deux
personnes) en plaçant les deux mains autour du conduit et en
tirant doucement. Si une partie du conduit flexible devait être
coupée, utiliser une scie à métal avec dents fines bien aiguisées.
Conduit flexible
Adaptateur d'appareil
colin/aire
Foyer
à évacuation direct
Conduit
flexible
Poêle ou encastrable au gaz
3. Si les conduits flexible ne sont pas identifiés, marquer chaque
bout des longueurs comme sortie des gaz ou l'entrée d'air pour
éviter toute confusion plus tard.
4.
Insérer et nouer simplement un bout du câble dans le cône de
guidage. Fixer le cône de guidage au conduit flexible en le glissant
par-dessus le conduit et le fixer en place avec 4 vis dans les
orifices comme démontré au schéma 2.
soigneusement, un conduit à la fois, dans la cheminée (maçonnerie
ou fabriqué en usine) traversant le registre du foyer pour ne pas
endommager le conduit flexible. Pendant qu'un assistant tire
doucement sur le câble vers le bas, faire descendre le conduit
flexible dans la cheminée. Remarque: Si des longueurs
additionnelles de conduit flexible étaient nécessaires, assembler
les sections au fur et à mesure en utilisant un adaptateur de flex
fixer en place avec 4 vis à tôle pour chaque côté (voir schéma 4).
Appliquer un scellant à haute température pour la gaine flexible
utilisée pour la sortie des gaz.
Cône de guidage
Schéma 2
5.
Après avoir soigneusement descendu le conduit dans la
cheminée jusqu'en bas, former un angle pour aligner le conduit
flexible avec l'ouverture de l'appareil. Ne pas laisser le conduit
fléchir au-dessous du niveau auquel il se reliera à l'appareil ou au
connecteur.
Schéma 3
2
Instructions d'installation
Conduit flexible
Câble
Conduit flexible
Vis à tôle
Adaptateur de
conduit flexible
Conduit flexible
Descendre
Schéma 4
