Installation
et fonctionnement
4.1.3
Soufflerie
La soufflerie se compose du corps de la soufflerie (1),
de l'hélice (2), du bord d'attaque (3) et de
l'engrenage (4).
La soufflerie aspire la paille dans la trémie de mélange
et la transporte vers l'éjection à l'aide de l'hélice.
Le corps de la soufflerie (1) se compose d'un socle
avec une trappe donnant sur le canal d'alimentation et
d'une partie supérieure modulaire avec une trappe de
vidage correspondante.
L'hélice (2) est fixée sur l'engrenage monté au
centre (4), qui est entraîné par l'entraînement principal.
Le groupe motopropulseur entre les deux
entraînements (4) est protégé par un capot (5). Un autre
dispositif de sécurité, entourant la double articulation à
la liaison des cardans, se situe derrière.
Le bord d'attaque réglable (3) sert à régler au mieux
l'interstice (entre l'hélice et le corps) au niveau de la
trappe de vidage.
Le bord d'attaque est pré-réglé en usine et ne doit pas être modifié.
Soufflerie de paille
1
4
5
4
3
2
Traduction du mode d'emploi d'origine

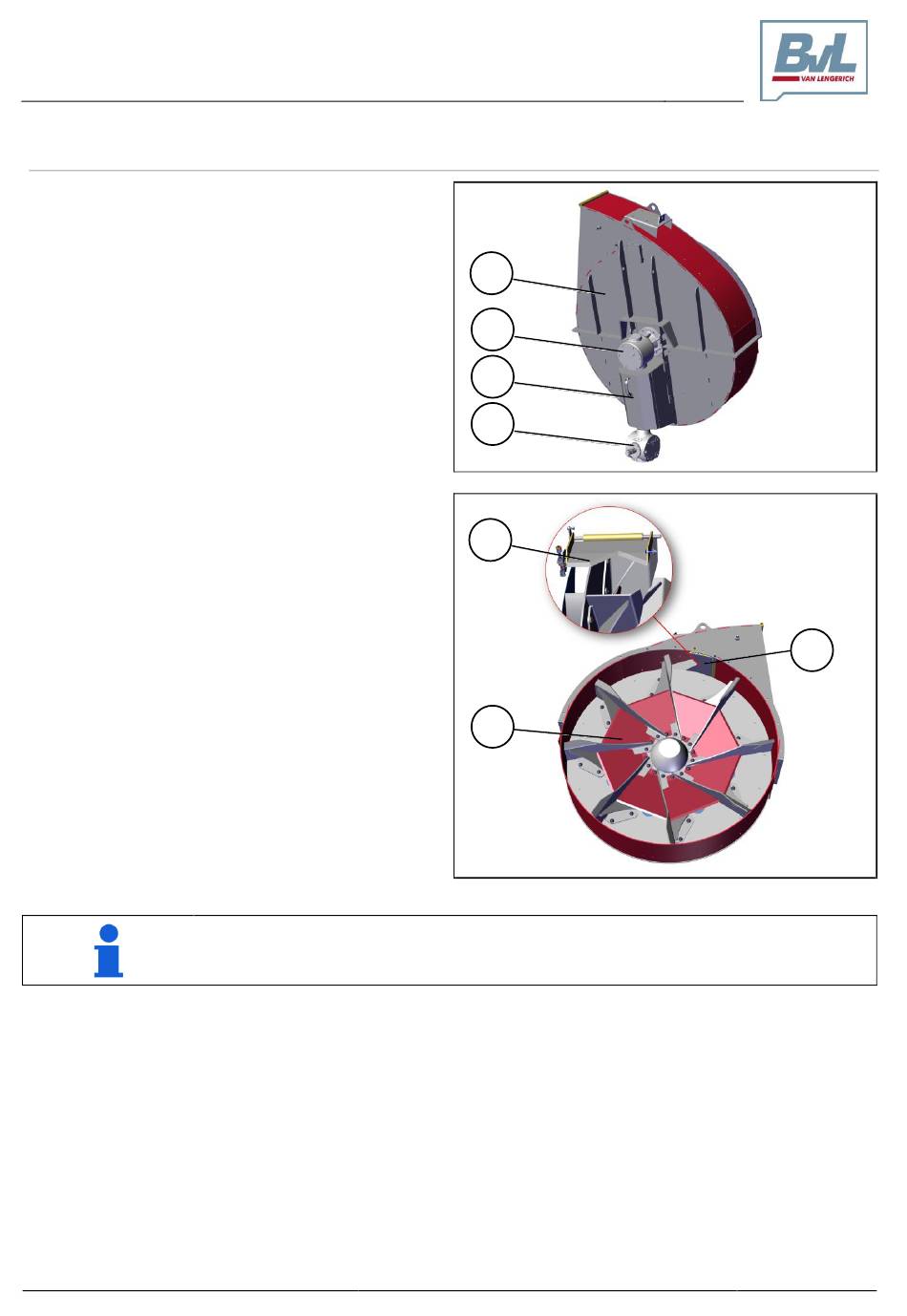

Fig. 4-5 : Soufflerie
Fig. 4-6 : Soufflerie
3
25
