Mode d'emploi
Projecteur LCD

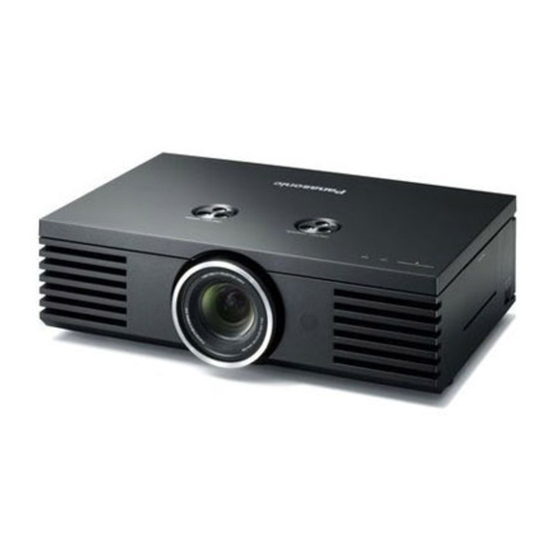

PT-AE2000E
Modèle No.
Avant d'utiliser cet appareil, veuillez lire attentivement ce mode d'emploi et le conserver pour vous y référer ultérieurement.
TQBJ0234
F
RANÇAIS

Publicité

Table des Matières
loading

Sommaire des Matières pour Panasonic PT-AE2000E

  • Page 1 Mode d'emploi Projecteur LCD PT-AE2000E Modèle No. Avant d'utiliser cet appareil, veuillez lire attentivement ce mode d'emploi et le conserver pour vous y référer ultérieurement. TQBJ0234 RANÇAIS...
  • Page 2: Avis Important Concernant La Sécurité

    à tirer le meilleur parti de votre nouvel appareil et que vous serez satisfait de votre pro- jecteur LCD Panasonic. Le numéro de série de votre appareil est inscrit sur sa partie inférieure. Notez-le à l'emplacement ci-dessous et conservez ce mode d'emploi en cas de consultation du service après-vente.
  • Page 3 Avis important concernant la sécurité IMPORTANT : PRISE MOULEE (R.U. uniquement) POUR VOTRE SECURITE, VEUILLEZ LIRE ATTENTIVEMENT LE TEXTE SUIVANT. Cet appareil est livré avec une prise moulée à trois broches pour des raisons de commodité et de sécurité. Un fusible de 13 ampères est disposé dans cette prise. Si le fusible doit être remplacé, assurez-vous que le nouveau fusible est de 13 ampères et qu'il est conforme ASTA ou BSI à...
  • Page 4: Table Des Matières

    Sommaire Informations importantes Étapes rapides Avis important concernant la sécurité....2 Précautions de sécurité........6 1. Configuration de votre projecteur AVERTISSEMENTS............ 6 Voir « Installation » à la page 14. PRECAUTIONS............8 Précautions lors du transport........9 Précautions lors de l’installation ........9 Précautions d’utilisation..........
  • Page 5 Sommaire Réglages Entretien Navigation dans le menu........28 Indicateurs TEMP et LAMP......... 42 Menu principal et sous-menus ........28 Résoudre les problèmes indiqués......42 Navigation dans le MENU ......... 30 Soin et remplacement ......... 43 Menu IMAGE ............31 Nettoyage du projecteur..........43 MODE IMAGE ............
  • Page 6: Précautions De Sécurité

    Précautions de sécurité AVERTISSEMENTS Si vous remarquez une émission de fumée, des Nettoyer la fiche du cordon d’alimentation odeurs ou des bruits suspects provenant du régulièrement afin d’éviter toute accumulation de projecteur, débrancher la fiche du cordon poussière. d’alimentation de la prise de courant. Si de la poussière s’accumule sur la fiche du cordon Cesser d’utiliser le projecteur dans de telles d’alimentation, l’humidité...
  • Page 7 Précautions de sécurité Ne pas insérer de corps étrangers dans le Il est recommandé de ne faire remplacer la lampe projecteur. que par un technicien qualifié. Ne pas insérer d’objets métalliques ou inflammables La pression interne de la lampe est élevée. Si elle est dans le projecteur ou les faire tomber sur le manipulée incorrectement, elle risque d'exploser.
  • Page 8: Precautions

    Précautions de sécurité PRECAUTIONS Ne pas obstruer les orifices d’entrée et de sortie Lors de l'insertion des piles, veiller à ce que les d’air. polarités (+ et –) soient bien respectées. Le projecteur risque de surchauffer et d'être Si les piles sont insérées incorrectement, elles endommagé...
  • Page 9: Précautions Lors Du Transport

    Précautions de sécurité Si la lampe se brise, ventiler immédiatement Demander à un centre de service après-vente agréé la pièce. Ne pas toucher ni approcher le visage des de nettoyer l’intérieur du projecteur au moins une morceaux cassés. fois par an. Vous risqueriez d'absorber le gaz qui se dégage S’il n’est pas nettoyé...
  • Page 10: Précautions D'utilisation

    Précautions de sécurité Précautions d’utilisation Afin d’obtenir la meilleure qualité d’image possible Le projecteur est équipé d'une lampe au mercure Fermer les rideaux ou les volets de toutes les haute pression, caractérisée comme suit. fenêtres et éteindre les lampes fluorescentes situées La luminosité...
  • Page 11: A Propos De Votre Projecteur

    A propos de votre projecteur Télécommande Touche ALIMENTATION Permet de commuter entre le mode de veille et le mode de projection lorsque le bouton ALIMENTATION PRINCIPALE est Émetteur du signal de la activé. (page 19) télécommande Signal de la télécommande. (page 22) Affichage du menu principal ou retour au menu précédent.
  • Page 12: Boîtier Du Projecteur

    A propos de votre projecteur Boîtier du projecteur Vue avant et de dessus Molette de commutation de Molette de commutation de l’objectif • Vertical l’objectif • Horizontal (page 16) (page 16) Sortie d’air L’air chaud sort de cette ouverture. Indicateurs POWER/LAMP/ TEMP (page 19/page 42) Filtre à...
  • Page 13: Vue Arrière Et De-Dessous

    A propos de votre projecteur Vue arrière et de-dessous Verrou anti-vol Fixer le verrou avec un arceau dans le Entrée d'air commerce fourni avec le projecteur. Couvercle supérieur Compatible avec le système de Saisir les extrémités du couvercle sécurité Kensington MicroSaver. supérieur et soulever légèrement (page 51) pour l'ouvrir.
  • Page 14: Installation

    Installation Taille de l’écran et distance de projection Vous pouvez ajuster la taille de la projection à l'aide du zoom x2. Calculer et définir la distance de projection comme suit. Image projetée Ecran Taille de la projection (16 :9) Distance de projection (L) Diagonale de Hauteur de l’écran Largeur de l’écran...
  • Page 15: Méthode De Projection

    Installation Méthode de projection Vous pouvez utiliser le projecteur à l'aide d’une des 4 méthodes de projection suivantes. Pour sélectionner la méthode souhaitée, Voir « INSTALLATION » à la page 41. Configuration sur un bureau/ Configuration sur un bureau/ au sol et projection avant au sol et projection arrière INSTALLATION : FAÇADE/SOL INSTALLATION : ARRIÈRE/SOL...
  • Page 16: Positionnement Et Décalage De L'objectif

    Installation Positionnement et décalage de l’objectif Si le projecteur n'est pas placé juste en face du centre de l'écran, vous pouvez ajuster la position de l'image projetée en tournant les molettes de décalage de l'objectif. Réglage des molettes de décalage de l'objectif Décalage horizontal Vous pouvez placer le projecteur de sorte que l’objectif soit éloigné...
  • Page 17: Plage De Positionnement Du Projecteur

    Installation Plage de positionnement du projecteur Vous pouvez déterminer l'emplacement de l'écran et du projecteur en prenant en compte les possibilités de décalage de l'objectif. Voir « Positionnement de l’image » à la page 21. Lorsque la position de l'écran est fixe Projecteur Position Centre vertical de...
  • Page 18: Connexions

    Connexions Avant de connecter des appareils au projecteur Lire et suivre les instructions de connexion et d'utilisation de chaque périphérique. Les périphériques doivent être désactivés. Utiliser des câbles correspondant à chaque périphérique à connecter. Confirmer le type de signaux vidéo. Voir « Liste des signaux compatibles » à la page 47. Les câbles audio doivent être connectés depuis chaque périphérique directement au système de reproduction du son.
  • Page 19: Mise En Marche/Arrêt Du Projecteur

    Mise en marche/arrêt du projecteur Cordon d’alimentation Connexion Déconnexion 1. S’assurer que la forme de 1. S'assurer que le bouton MAIN POWER est la prise électrique et du désactivé et débrancher le cordon d'alimentation connecteur AC IN de la prise de courant. à...
  • Page 20: Mise En Marche Du Projecteur

    Mise en marche/arrêt du projecteur Mise en marche du projecteur Indicateur POWER 1. Activer le bouton MAIN POWER. 3. Appuyer sur la touche POWER. L'indicateur d'alimentation s'allume en rouge. L'indicateur d'alimentation s'allume en vert après 2. Ôter le bouchon de l'objectif. avoir clignoté...
  • Page 21: Projection D'une Image

    Projection d’une image Sélection du signal d’entrée 1. Mettre en marche les dispositifs connectés. REMARQUE : Appuyer sur la touche lecture de l'appareil requis. 2. Appuyer sur la touche ENTER pour sélectionner la • RECH.ENTRÉE est réglé sur OUI par défaut et le signal des appareils connectés est détecté...
  • Page 22: Fonctionnement De La Télécommande

    Fonctionnement de la télécommande Plage de fonctionnement La plage de fonctionnement de la télécommande est de 7 m. En face du projecteur S'assurer que l'émetteur de la télécommande se trouve face au capteur du signal de télécommande situé à l'avant/arrière du projecteur et appuyer sur les touches requises.
  • Page 23: Commutation Du Signal D'entrée

    Fonctionnement de la télécommande Commutation du signal d’entrée Vous pouvez commuter la méthode Signaux COMPONENT (YP ) en COMPONENT 1 IN d’entrée manuellement en appuyant sur la provenance de l'équipement touche ENTER. Appuyer plusieurs fois sur connecté à COMPONENT IN 1/ COMPONENT 2 IN la touche ou appuyer sur I H afin de faire COMPONENT IN 2.
  • Page 24: Réglage Du Signal À Partir D'un Profil

    Fonctionnement de la télécommande Réglage du signal à partir d'un profil Vous pouvez afficher le niveau de Surveillance des profils de BALAYAGE luminosité et de contraste du signal luminosité et de contraste de toute COMPLET d’entrée avec un profil. Voir « WAVEFORM l’image.
  • Page 25: Ajustement De La Mise Au Point Et Du Zoom

    Fonctionnement de la télécommande Réglage avec options RGB BALAYAGE COMPLET (R)/BALAYAGE UNE LIGNE (R) 1. Appuyer sur la touche VALIDER jusqu’à ce que Ajuster la dernière ligne du profil sur LUMINOSITÉ R l’élément désiré s’affiche. 0% (0 IRE ou 7.5 IRE) 2.
  • Page 26: Réglage De Votre Propre Profil De Couleur

    Fonctionnement de la télécommande Réglage de votre propre profil de couleur Vous pouvez ajuster séparément une 3. Sélectionner un élément du menu et appuyer sur I H pour régler chaque niveau de l’élément. couleur sélectionnée, puis l’enregistrer et la La fenêtre des résultats s'affiche à droite du curseur récupérer avec le réglage MODE IMAGE.
  • Page 27 Fonctionnement de la télécommande Sauvegarde d’un réglage Changement des noms de profils d’informations sous forme de profil Vous pouvez changer le nom des profils dans le menu CHANGEMENT DE NOM DU PROFIL. Revenir au menu GESTION DES COULEURS 1. Sélectionner CHANGEMENT DE NOM DU et enregistrer les informations sous forme de profil.
  • Page 28: Navigation Dans Le Menu

    Navigation dans le menu Le système de menu vous permet d'accéder aux fonctions dépourvues de touche dédiée sur la télécommande. Les options des menus sont structurées et classées par catégorie. Vous pouvez naviguer dans les menus avec les touches F G H I. Menu principal et sous-menus REMARQUE : •...
  • Page 29 Navigation dans le menu Menu principal Sous-menu Options (Le réglage par défaut est souligné) Page • Par défaut : 0 POSITION POSITION H page 36 • Par défaut : 0 POSITION V page 36 RÉGLAGE DE • Par défaut : 0 page 36 L’HORLOGE •...
  • Page 30: Navigation Dans Le Menu

    Navigation dans le menu Navigation dans le MENU Affichage du menu principal Procédure de fonctionnement Appuyer sur la touche MENU pour afficher le 1. Appuyer sur F G pour avancer jusqu'à l'élément menu principal et le guide d'utilisation. de menu requis et appuyer sur ENTER pour le sélectionner.
  • Page 31: Menu Image

    Menu IMAGE CONTRASTE Télécommande Panneau de commande Vous pouvez ajuster le contraste de l’image projetée. Ajuster auparavant LUMINOSITÉ si nécessaire. Faible Elevé Voir « Navigation dans le MENU » à la page 30. Voir « Menu principal et sous-menus » Plage de réglage : –64 à...
  • Page 32: Température Des Couleurs

    Menu IMAGE REGLAGE AUTOMATIQUE TEMPÉRATURE Vous pouvez activer/désactiver le système de DES COULEURS réglage automatique pour chaque élément. Eléments Réglage par défaut Vous pouvez ajuster la balance des blancs de l’image REGLAGE DU NIVEAU DES NOIRS projetée. REGLAGE DU NIVEAU DES BLANCS Plus Moins REGLAGE RGB (NOIR)
  • Page 33: Menu Avance

    Menu IMAGE Ajustement de l'image dans une MENU AVANCE fenêtre séparée 1. Sélectionner SELECTION DE ZONE et appuyer Vous pouvez effectuer manuellement un réglage plus sur la touche ENTER. précis de l'image. L'image est gelée et le curseur de zone s'affiche. GAMMA Vous pouvez ajuster l’intensité...
  • Page 34: Clarification Des Details

    Menu IMAGE GESTION DES COULEURS SAUVEGARDE DE MEMOIRE Vous pouvez gérer vos propres réglages de couleurs. Voir « Réglage de votre propre profil de Vous pouvez sauvegarder et nommer les réglages du couleur » à la page 26. menu IMAGE ajustés pour y accéder instantanément à...
  • Page 35: Edition De Memoire

    Menu IMAGE EDITION DE MEMOIRE MODE SIGNAL Vous pouvez éditer les réglages de mémoire nommés. Le signal sélectionné s'affiche. Ce mode est accessible avec les signaux COMPUTER IN/COMPONENT IN/ Suppression d'un réglage de mémoire HDMI IN uniquement. 1. Appuyer sur SUPPR. MEMOIRE et sélectionner le menu ENTER.
  • Page 36: Menu Position

    Menu POSITION RÉGLAGE DE LA PHASE Télécommande Panneau de commande Si vous devez effectuer d’autres réglages pour la même raison que le RÉGLAGE D'HORLOGE, il est possible d’ajuster précisément la synchronisation de l’horloge. Appuyer sur I H pour procéder au réglage. (Accessible avec les signaux COMPUTER IN/COMPONENT IN uniquement) Voir «...
  • Page 37: Options Du Rapport D'aspect Et Exemple De Projection

    Menu POSITION Options du rapport d’aspect et exemple de projection Si vous appliquez les options de rapport d’aspect à l’image projetée, le résultat sera le suivant. Ce résultat peut varier en fonction des signaux d’entrée. Voir « Commutation du rapport d’aspect » à la page 23. VIDÉO/S-VIDÉO/COMPONENT Inaccessible pour les signaux 1 125 (1 080)/50i, 1 125 (1 080)/60i, 1 125 (1 080)/50p, 1 125 (1 080)/60p, 1 125 (1 080)/24p, 750 (720)/50p et 750 (720)/60p.
  • Page 38: Wss

    Menu POSITION CORRECTION TRAPEZOÏDALE WSS (Wide Screen Signalling) est une fonction qui permet de détecter la présence d’un signal PAL/ Si le projecteur n’est pas perpendiculaire à l’écran, ou si 625p (576p)/625i (576i) et de commuter le rapport l’écran de projection est incliné, vous pouvez corriger la d’aspect à...
  • Page 39: Contrôle Du Zoom

    CONTRÔLE DU ZOOM TOUCHE DE FONCTION Télécommande Panneau de commande Télécommande Panneau de commande Voir « Navigation dans le MENU » à la page 30. Voir « Navigation dans le MENU » à la page 30. Voir « Menu principal et sous-menus » Voir «...
  • Page 40: Menu Option

    Menu OPTION COULEUR DE FOND Télécommande Panneau de commande Vous pouvez choisir la couleur de l'écran entre BLEU et NOIR lorsque le projecteur est au repos. Appuyer sur I H pour sélectionner. LOGO DE DÉMARRAGE Voir « Navigation dans le MENU » à la page 30. Vous pouvez activer/désactiver le logo affiché...
  • Page 41: Installation

    Menu OPTION INSTALLATION ALTITUDE Lors de l’installation du projecteur, sélectionner la Si vous utilisez le projecteur à une altitude élevée, le méthode de projection en fonction de la position du réglage ALTITUDE doit être effectué sur HAUTE pour projecteur. Appuyer sur I H pour naviguer parmi les sélectionner la vitesse élevée du ventilateur.
  • Page 42: Indicateurs Temp Et Lamp

    Indicateurs TEMP et LAMP Résoudre les problèmes indiqués Les indicateurs LAMP et/ou TEMP vous informent en cas de dysfonctionnement du projecteur. Résoudre les problèmes indiqués comme suit. 1. Vérifier le statut des indicateurs et du projecteur, puis éteindre le projecteur en respectant la procédure. POWER LAMP TEMP 2.
  • Page 43: Soin Et Remplacement

    Soin et remplacement Nettoyage du projecteur Avant de nettoyer le projecteur Désactiver le bouton MAIN POWER en respectant la procédure et débrancher le cordon d'alimentation de la prise de courant. Débrancher tous les câbles du projecteur. Nettoyage de la surface extérieure du projecteur Essuyer la saleté...
  • Page 44: Remplacement De La Lampe

    Soin et remplacement Remplacement de la lampe Avant de remplacer la lampe Désactiver le bouton MAIN POWER en respectant la procédure et débrancher le cordon d'alimentation de la prise de courant. Assurez-vous que la lampe et les parties environnantes sont suffisamment refroidies. Débrancher tous les câbles du projecteur.
  • Page 45: Extraction Et Remplacement De La Lampe

    Soin et remplacement Extraction et remplacement de la lampe 1. Desserrer à l’aide d’un tournevis en étoile les 3 vis de fixation Vis de fixation de la lampe jusqu’à ce qu’elles puissent tourner librement. de la lampe 2. Tenir la poignée de la lampe et libérer le verrou de la lampe. 3.
  • Page 46: Dépannage

    Dépannage Si un problème persiste, contacter le revendeur. Pages de Problème Cause référence Le cordon d’alimentation n’est pas branché. L’interrupteur MAIN POWER est sur la position arrêt. La prise n’est pas alimentée. Impossible d’allumer L’indicateur TEMP est allumé ou clignote. l’appareil.
  • Page 47: Informations Techniques

    Informations techniques Liste des signaux compatibles Fréquence Résolution Fréquence de balayage Qualité Mode Affichage d’horloge Bornes l’affichage d’image (MHz) V (Hz) (points) (kHz) NTSC/NTSC 4.43/ 720 x 480i 15,7 59,9 PAL-M/PAL60 VIDÉO/S-VIDEO PAL/PAL-N/SECAM 720 x 576i 15,6 50,0 525i(480i) 525i 720 x 480i 15,7 59,9...
  • Page 48: Borne Série

    Informations techniques Borne série Le connecteur série qui se trouve sur le panneau des connecteurs du projecteur est conforme aux spécifications de l’interface RS-232C, de sorte que le projecteur puisse être commandé par un ordinateur personnel relié à ce connecteur. Connexion D-sub 9 broches (mâle) Borne série (femelle)
  • Page 49: Réglages De Communication

    Informations techniques Réglages de communication Niveau de signal RS-232C Longueur de caractère 8 bits Méthode de sync. Asynchrone Bit d’arrêt 1 bit Débit en bauds 9 600 bps Paramètre X Aucun Parité Aucun Paramètre S Aucun Commandes de contrôle Contenu du Commande Remarques contrôle...
  • Page 50 Informations techniques Commandes d’interrogation Contenu du Commande Paramètre contrôle Statut de l’alimentation 000 = NON 001 = OUI Statut de GEL D'IMAGE 0 = NON 1 = OUI CP1 = COMPONENT1 IN CP2 = COMPONENT2 IN SVD = S-VIDEO IN VID = VIDEO IN Statut du signal INPUT HD1 = HDMI1 IN...
  • Page 51: Dispositifs De Sécurité Du Support De Fixation Au Plafond

    Informations techniques Dispositifs de sécurité du support de fixation au plafond Bien que le projecteur et le support de fixation au plafond soient de conception suffisamment solide, veillez à fixer le câble de sûreté fourni au projecteur en cas de fixation au plafond. REMARQUE : •...
  • Page 52: Caractéristiques Techniques

    Informations techniques Caractéristiques techniques Alimentation CA 100 – 240 V 50 Hz/60 Hz 240 W Consommation En mode veille (quand le ventilateur est arrêté) : 0,08 W Ampérage 2,8 A – 1,2 A Taille du panneau 0,74 type (17,78 mm) (diagonale) Panneau Rapport d’aspect...
  • Page 53 Informations techniques Ligne unique, Mini DIN 4 broches Y : 1,0 V [p-p], C : 0,286 V [p-p], S-VIDEO IN Ω Ω VIDEO IN Ligne unique, Connecteur RCA 1,0 V [p-p], 75 Ligne unique, D-sub HD 15 broches (femelle) Sélectionnable pour l'entrée et la sortie par l'intermédiaire du menu. Ω...
  • Page 54: Dimensions

    Informations techniques Dimensions Unité : mm 300 (11-23/32) 15 (19/6) 147 (5 -25/32) 60 (2 -5/16) 230 (9 -1/32) 17 (-21/32) 460 (18 -3/32) 54 - RANÇAIS...
  • Page 55: Marques Commerciales

    Informations techniques Marques commerciales VGA et XGA sont des marques commerciales de International Business Machines Corporation. S-VGA est une marque commerciale déposée de Video Electronics Standards Association. HDMI, le logo HDMI et High Definition Multimedia Interface sont des marques commerciales ou des marques commerciales déposées de HDMI Licensing LLC.
  • Page 56: Index

    Index ..............13 ........... 35 AC IN EDITION DE MEMOIRE ..............10 Accessoires ENTRÉE ......23 AJUSTEMENT IMAGE Fonction de la télécommande .......25 ....... 11 Fonction de la télécommande Touche de la télécommande ........11 ....12 Touche de la télécommande Touche du panneau des commandes ..............
  • Page 57 Index ....12 ............18 Touche du panneau des commandes Connexion ............33 ....13, 15 MENU AVANÇE Système de réglage des pieds avant ............40 ............34 Menu OPTION SYSTEME TV ..........41 MISE EN SOMMEIL ........11 Touche de la télécommande ............14 Taille de l'écran ............31 MODE IMAGE...
