Différentes Installations; Pour Psg/Uh-2000-4000-4500 - PSG UH-2000 Instructions Pour L'installation Et Le Fonctionnement

MUR
RACCORD EN T
TROU POUR VÉRIFICATION DE LA
COMBUSTION
PLAFOND

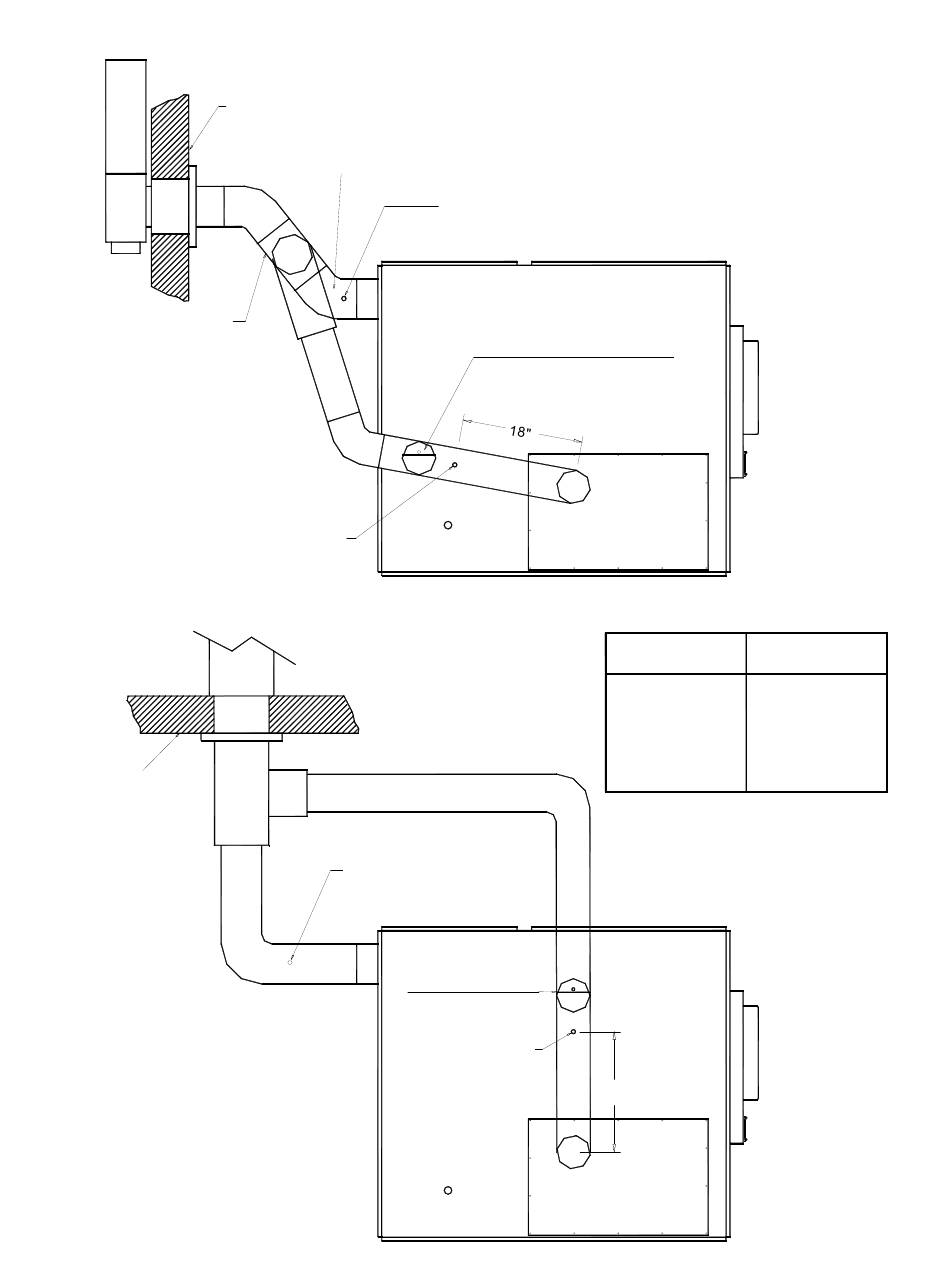

DIFFÉRENTES INSTALLATIONS

POUR PSG/UH-2000-4000-4500

FIGURE #1
COUDE 45°
TIRAGE MINIMUM DANS LE TUYAU
D'ÉVACUATION DU BOIS = 0.04" W.C.
VOLET BAROMÉTRIQUE
TIRAGE 0.02" W.C. À 0.04" W.C.
FIGURE #2
TIRAGE MINIMUM
DANS LE TUAYU
D'ÉVACUATION DU
BOIS = 0.04" W.C.
VOLET BAROMÉTRIQUE
TIRAGE 0.02" W.C. À 0.04" W.C.
TROU POUR
VÉRIFICATION DE LA
COMBUSTION
32
TYPE DE DIAMÈTRE DE
FOURNAISE CHEMINÉE
PSG 2000
PSG 4000
PSG 4500
18"
6"
7"
8"
