Notice d'utilisation
3.5

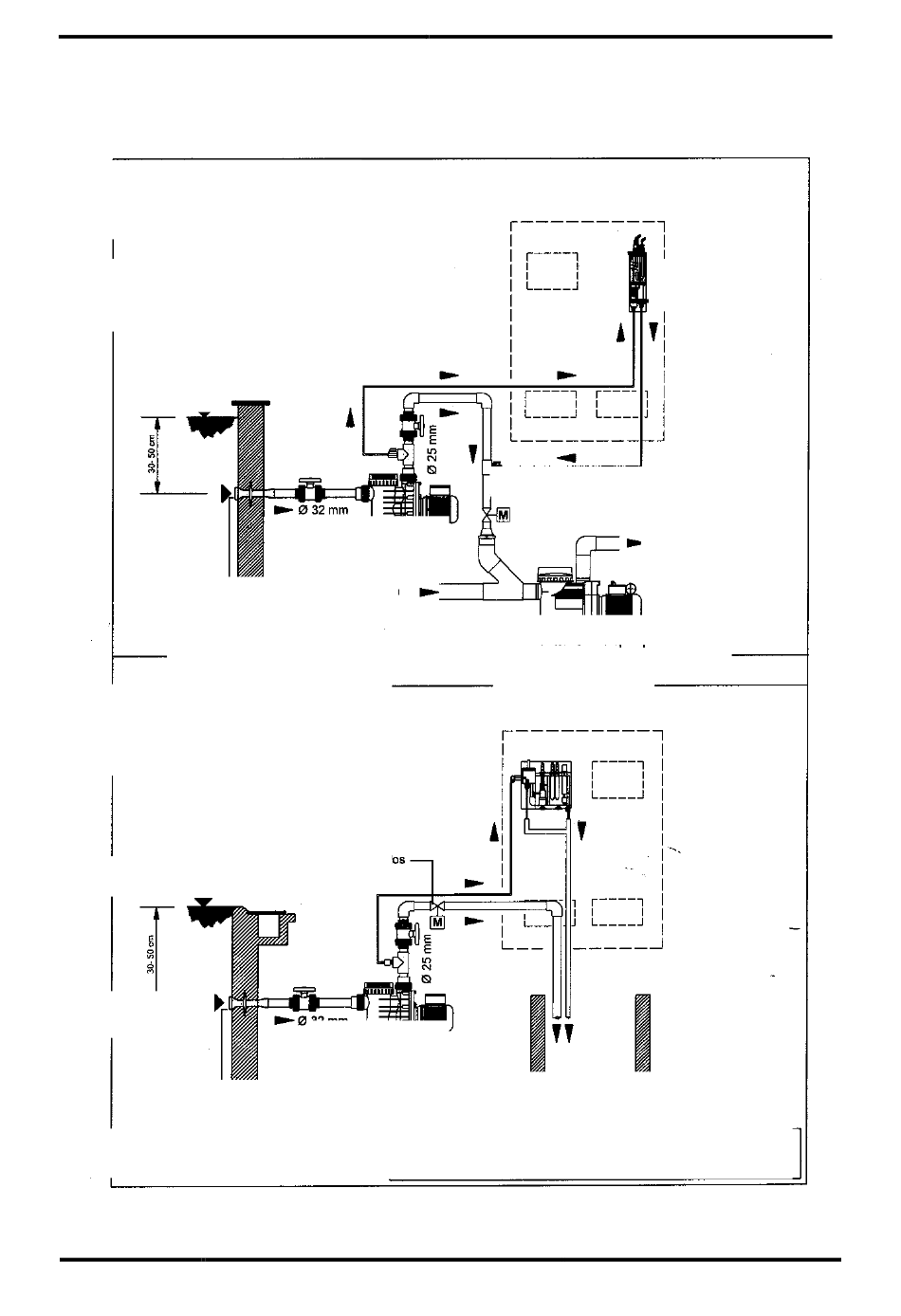

Raccordement de la cellule de mesure
Fig. 3-3
Prélèvement de l'eau de
mesure directement du
bassin.
ATTENTION : Connecter/verrouiller la pompe à
eau de mesure et l'électrovanne
avec la pompe de filtrage
Surface de
l'eau
Bassin
intérieur
Prise d'échantillons
d'eau de mesure
Bassin à skimmer
Bassin à
Attention : Installer impérativement un contrôleur de débit en aval du filtre !
ATTENTION : Connecter/verrouiller la pompe à
eau de mesure et l'électrovanne
avec la pompe de filtrage
Surface de l'eau
Bassin
intérieur
Bassin
intérieur
Prise d'échantillons
d'eau de mesure
Prise d'échantillons
d'eau de mesure
Bassin à débordement
Bassin à
Page 14
Pompe pour eau de
mesure
du bassin
Cellule de
mesure
Electrovanne
fermée hors
courant
Pompe pour eau de
mesure
Pompe pour eau de
mesure
ATTENTION :
ATTENTION :
www.water-guard.com
water guard wg control 100
Technique de mesure, de
régulation et de dosage
Retour de l'eau de mesure
Electrovanne fermée hors courant
Vers la cuve de
filtrage
Pompe de recirculation du filtre
Technique de mesure, de
régulation et de dosage
Retour de l'eau de mesure
Bac d'eau de
débordement
Bac d'eau de
débordement
Représentation schématique.
Représentation schématique.
La réalisation concrète relève du constructeur de
La réalisation concrète relève du constructeur de
l'installation.
l'installation.
Cellule de
mesure
02/2009
