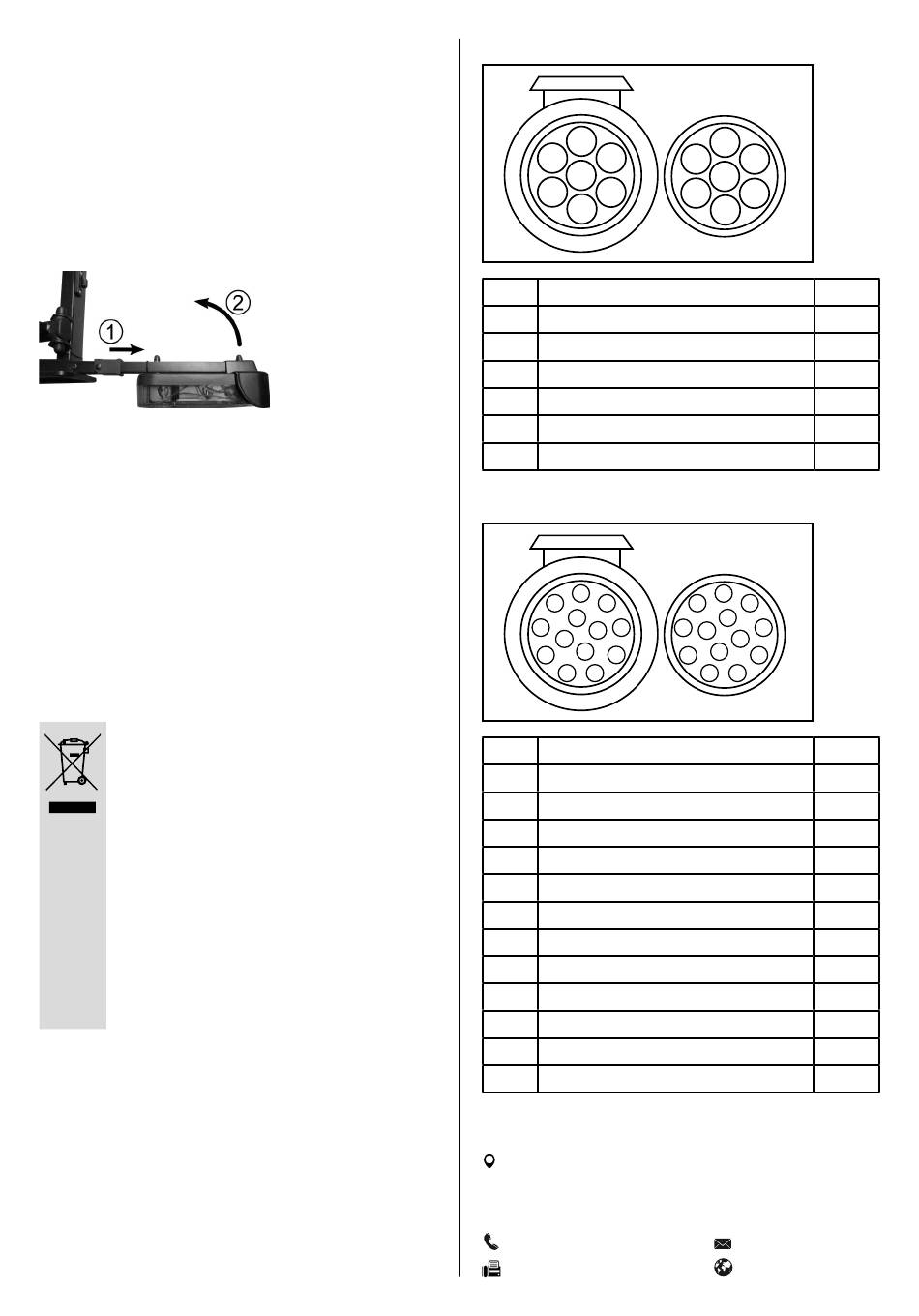

5.6 ZUSAMMENKLAPPEN DES FAHRRADTRÄGERS
Klappen Sie zuerst die Radschienen zurück auf den Trägertisch.
Schieben Sie die Verriegelung der Rückleuchte (Position 1 in Bild
18) nach außen, schwenken Sie dann den Leuchtenträger zurück
(Position 2 in Bild 18). Drücken Sie ihn fest an den Trägertisch, bis er
deutlich spürbar einrastet. Auf der anderen Trägerseite verfahren Sie
entsprechend.
Um den Fahrradträger möglichst fl ach zu verstauen, können Sie noch
den U-Bügel herunterklappen. Lösen Sie dazu die beiden Knauf-
muttern soweit, bis der U-Bügel sich aus der Verriegelung gelöst hat.
Jetzt können Sie den U-Bügel auf den Trägertisch herunterklappen.
Bild 18: Einklappen der Rückleuchte

6. WARTUNG UND PFLEGE

• Den Fahrradträger nach Verwendung sauber und trocken lagern.
Eventuell Schlamm und anderen Schmutz mit Wasser abwaschen.
• Halten Sie die Trägerkupplung sauber und fettfrei.
• Kontrollieren Sie den Fahrradträger regelmäßig auf Beschädigun-
gen. Beschädigte oder verschlissene Teile sind sofort zu ersetzen.
Es dürfen nur Originalersatzteile verwendet werden.
• Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren
und wenn notwendig nachziehen.
• Lackschichtbeschädigungen sofort mit Farbe behandeln.
• Drehbare und bewegliche Teile regelmäßig schmieren.

7. HINWEISE ZUM UMWELTSCHUTZ

Durch seine Beleuchtungsanlage ist der Fahrradträger
ein Elektrogerät.
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Elektro- und Elektronik-Altgeräte müssen getrennt
gesammelt und einer umweltgerechten Wiederver-
wertung zugeführt werden.
Über Entsorgungsmöglichkeiten für Elektronik-Alt-
geräte informieren Sie sich bei Ihrer Gemeinde- oder
Stadtverwaltung.
Die Materialien sind recycelbar. Durch Recycling,
stoffl iche Verwertung oder andere Formen der
Wiederverwendung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt!
Entsorgen Sie den Fahrradträger entsprechend den in
Ihrem Land gültigen Gesetzen und Bestimmungen.

8. TIPPS UND TRICKS

Steckerbelegung
• Der Fahrradträger ist mit einer Beleuchtungsanlage ausgestattet.
Diese wird mit einem 13 poligen Stecker an der Steckdose der
Anhängerkupplung angeschlossen.
• Sollte Ihr Fahrzeug statt über einen 13 poligen nur über einen
7 poligen Anschluss verfügen, sind hier die entsprechenden
Belegungen aufgeführt.
• Diese Information ist nur für die Umrüstung bei einem
Fachbetrieb bestimmt. Eine Umrüstung durch nicht geschulte
Personen ist nicht zulässig.
6
7-polig
1/L
6/54 2/54G
7/58L
5/58R 3/31
4/R
1/L Blinker links
2/54G Nebelschlussleuchte
3/31 Masse
4/R Blinker rechts
5/58R Schlussleuchte rechts
6/54 Bremsleuchten
7/58L Schlussleuchte links
13-polig
8
7 9
1
6 10
2
4
3
11
5
13 12
1 Blinker links
2 Nebelschlussleuchte
3 Masse
4 Blinker rechts
5 Schlussleuchte rechts
6 Bremsleuchten
7 Schlussleuchte links
8 Rückfahrleuchte
9 Nicht belegt
10 Nicht belegt
11 Nicht belegt
12 Masse
13 Nicht belegt

9. KONTAKTINFORMATIONEN

EAL GmbH
Otto-Hausmann-Ring 107
42115 Wuppertal, Deutschland
+49 (0)202 42 92 83 0
+49 (0) 202 42 92 83 – 160
1/L
2/54G 6/54
7/58L
3/31 5/58R
4/R
gelb
blau
weiß
grün
braun
rot
schwarz
8
9 7
1
10 6
2
4
3
11 5
12 13
gelb
blau
weiß
grün
braun
rot
schwarz
grau
