Installation Modèles Ats1000 - GE ATS1000 Guide D'installation

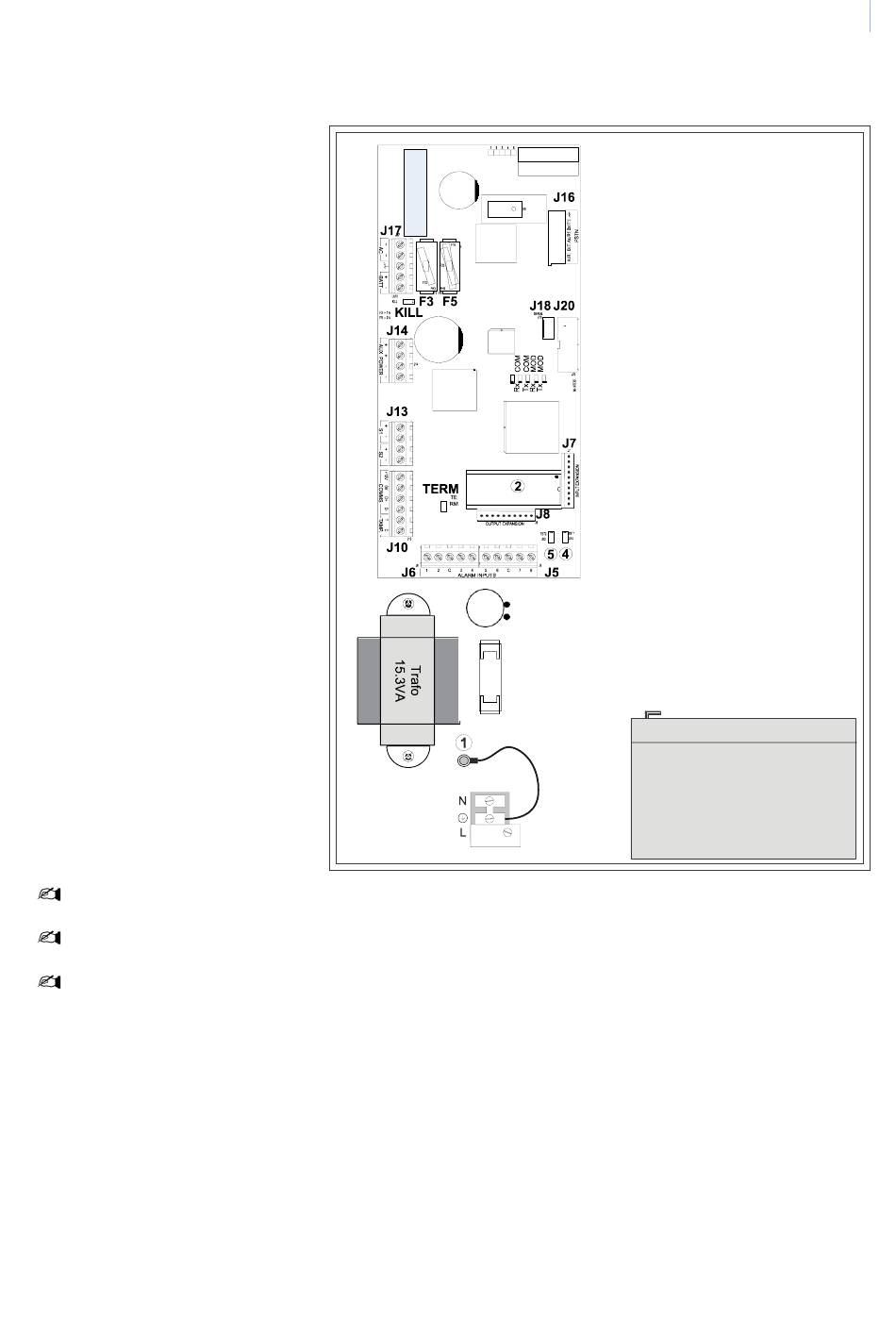

Installation modèles ATS1000
1
Borne de terre. Utilisée également
pour la tresse du câble et le
couvercle du coffret.
2
EPROM (installée en usine).
3
N/A.
4
TST1 restaure le code installateur
d'origine.
5
TST 2 réservé à une utilisation en
usine.
J5-J6 Zones 1 - 8.
J7 Connecteur vers les extensions
d'entrée ATS1202.
J8 Sortie de données pour connecter
des cartes de sorties ou une
simple carte 4 relais.
J10 Connexions du bus de données
RS485 et de l'autoprotection.
J13 S1 sirène ext. (résistance de
supervision de 1 kohm),
S2 sirène int.
J14 Entrée alimentation.
J16 Connexion ligne RTC.
J17 Entrée alimentation + Batterie.
J18 Connexion série (RS232).
J20 Dispositifs du bus MI: connecteur
pour RNIS, Audio, GSM etc.
J2, J3, J4, J15, J19 - Non-installé.
L'autoprotection à l'arrachement est obligatoire (kit ST580) pour être conforme à la norme CEI 79-2 niveau 2.
La ferrite pour ligne RTC n'est pas nécessaire.
La sortie sirène est polarisée.
Pour de plus amples informations sur le raccordement des modules sur la centrale ATS1000, se référer aux
exemples Diagrammes des connexions (modèles ATS2000/3000) et Diagrammes des connexions (modèles
ATS4000) aux pages 9 et 12.
7
