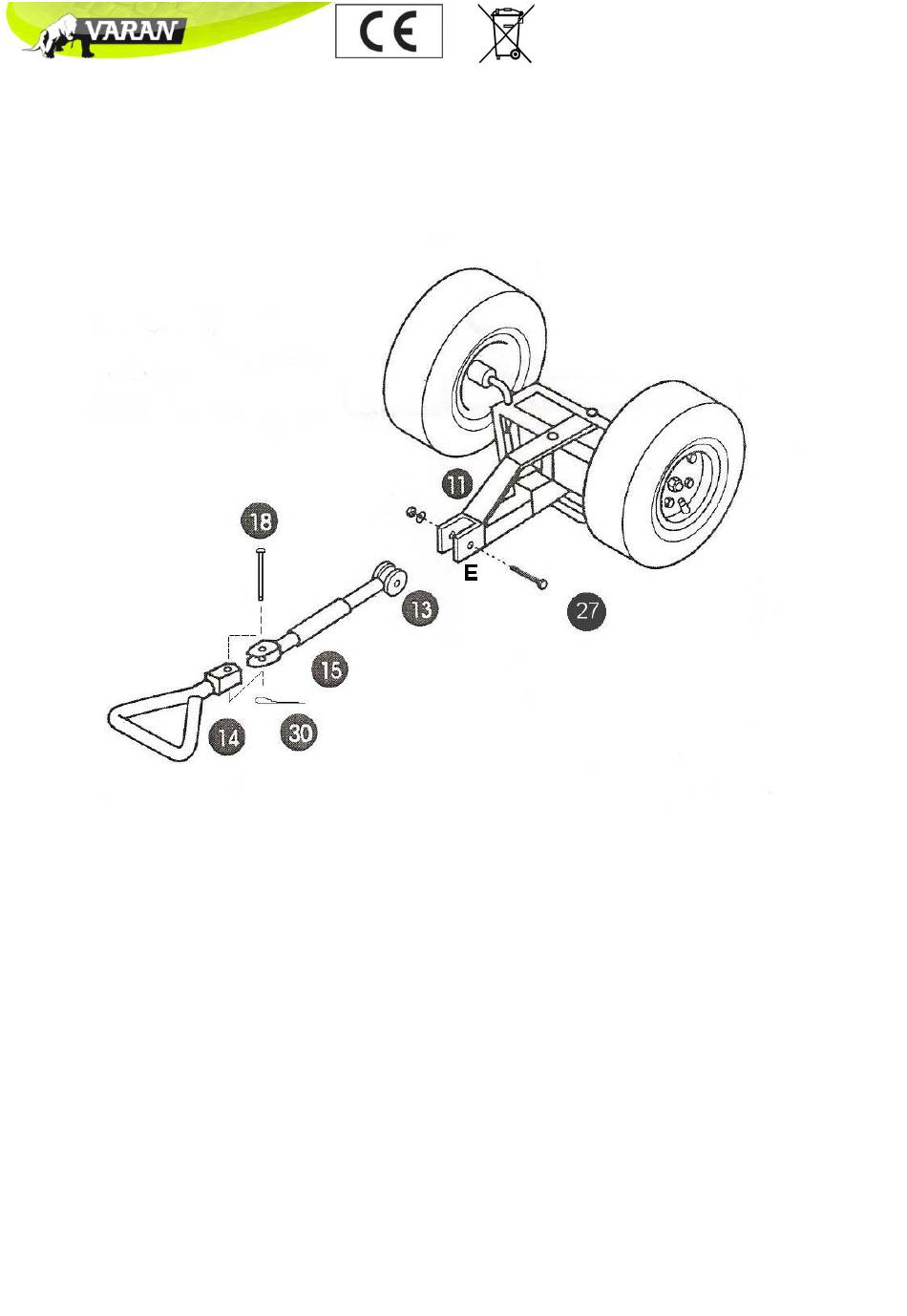

ETAPE 4 : montage du timon
Mettez le chariot sur ses 4 roues.
Placez la barre de timon n° 15 dans le gousset en plastique n° 13, faites correspondre les orifices et insérez
dans le support E de la chape n° 11. Placez le boulon n° 27, la rondelle n° 21 et l'écrou n° 22. Serrez sans
bloquer pour que le timon puisse coulisser.
Insérez la poignée n° 14 à l'extrémité du timon, placez la cheville perforée n° 18 et insérez la goupille n° 30
pour maintenir la cheville.
Pour charger le chariot dans le coffre d'une voiture, il suffit d'enlever la poignée pour gagner de la place.
Pour accrocher le chariot à une tondeuse autoportée ou à un petit tracteur, on retire la poignée n° 14. Si la
chape d'accrochage de la barre de timon n°15 doit être verticale (et pas horizontale comme sur le schéma), il
faut dévisser le boulon n°27 et tourner d'1/4 de tour la barre de timon n°15 dans le gousset n°13.
.
Varan Motors
BCIE SARL, gruuss-strooss 28, 9991 Weiswampach, Luxembourg
T: 00352/26908036 – F: 00352/26908040
TC1840
TC1840A
