Instructions d`assemblage
Enlevez tout le contenu du carton d'empaquetage.
Assurez-vous que toutes les pièces sont présentes avant
d'essayer l'assemblage. Une fois que le gril est entièrement
assemblé, retournez et contrôlez pour vous assurer que tous
les boulons sont bloqués. Au besoin, Serrez encore en
utilisant le tournevis fourni.
Temps estimatif d`installation : 40 min

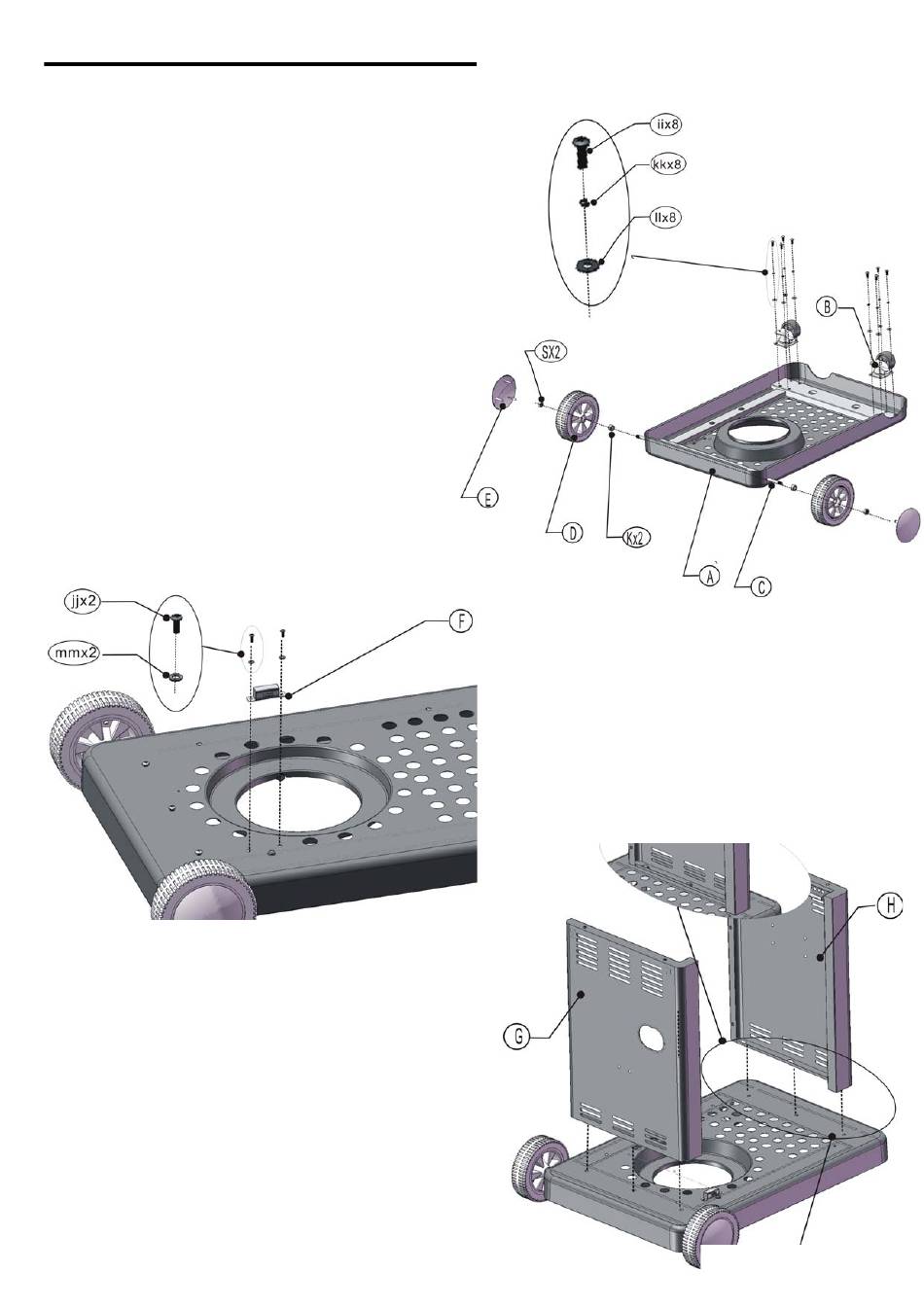

Étape 1
(Les Roulettes pivotantes et les Roues)
Note : Avant de commencer, assurez-vous les deux
roulettes pivotantes (B) sont verrouillé.
a) Alignez les deux trous sur la roulette pivotante (B) avec
les deux trous sur le panneau de fond du chariot (A).
b) Insérez un boulon (ii), une rondelle plate (kk) et une
rondelle à ressort (ll) dans chaque trou et serrez tous
les boulons avec le tournevis fourni.
c)
Insérez l'axe (C) dans le trou sur le fond du chariot (A)
d) Mettez une entretoise (HH) sur chaque extrémité de
l'axe.
e) Mettez une roue (D) sur chaque extrémité de l'axe.
NOTE: le côté saillant de chaque roue doit faire
face au panneau.
f)
Vissez un contre-écrou (GG) sur l'extrémité de l'axe
avec la clé fournie.
g) Mettez le Couvre-moyeu (E) sur la roue
h) Répétez la procédure avec la roue avant.
Étape 3 (Panneaux latérals)
a) Détachez les trois boulons préinstallés sur le fond du chariot (A)
et permettez à 1/4 longueur du boulon de s'étendre du panneau.
b) Alignez les trous du panneau latéral gauche (G) avec les
boulons étendus du panneau de fond du chariot.
c) Repoussez le panneau latéral gauche jusqu'à ce qu'il bloque sur
place et serrez les boulons à la main.
d) Répétez le procédé pour panneau latéral droit (H) et le fond du
chariot.
e) Retournez et serrez tous les boulons avec le tournevis fourni.
EG300 Broilchef barbecue d'extérieur
Guide d'utilisation
Étape 2 (Le Panneau-aimant)
a) Alignez les deux trous sur le panneau-aimant (F)
avec les deux trous sur le fond du chariot (A).
b) un boulon (jj) et une rondelle à ressort (mm) dans
chaque trou. Serrez tous les boulons avec le
tournevis fourni.
7
Boulons déjà installés x 6
