Le logiciel de configuration TX3 peut se brancher à n'importe laquelle de ces
configurations de réseau. La façon d'établir la connexion à un réseau (c'est-à-dire,
par TCP/IP, USB, modem ou port de communication) détermine quels dispositifs
pourront être configurés sur le réseau à l'aide de l'outil de configuration TX3. Les
différentes configurations de réseau sont expliquées dans les prochaines parties
de la présente section.

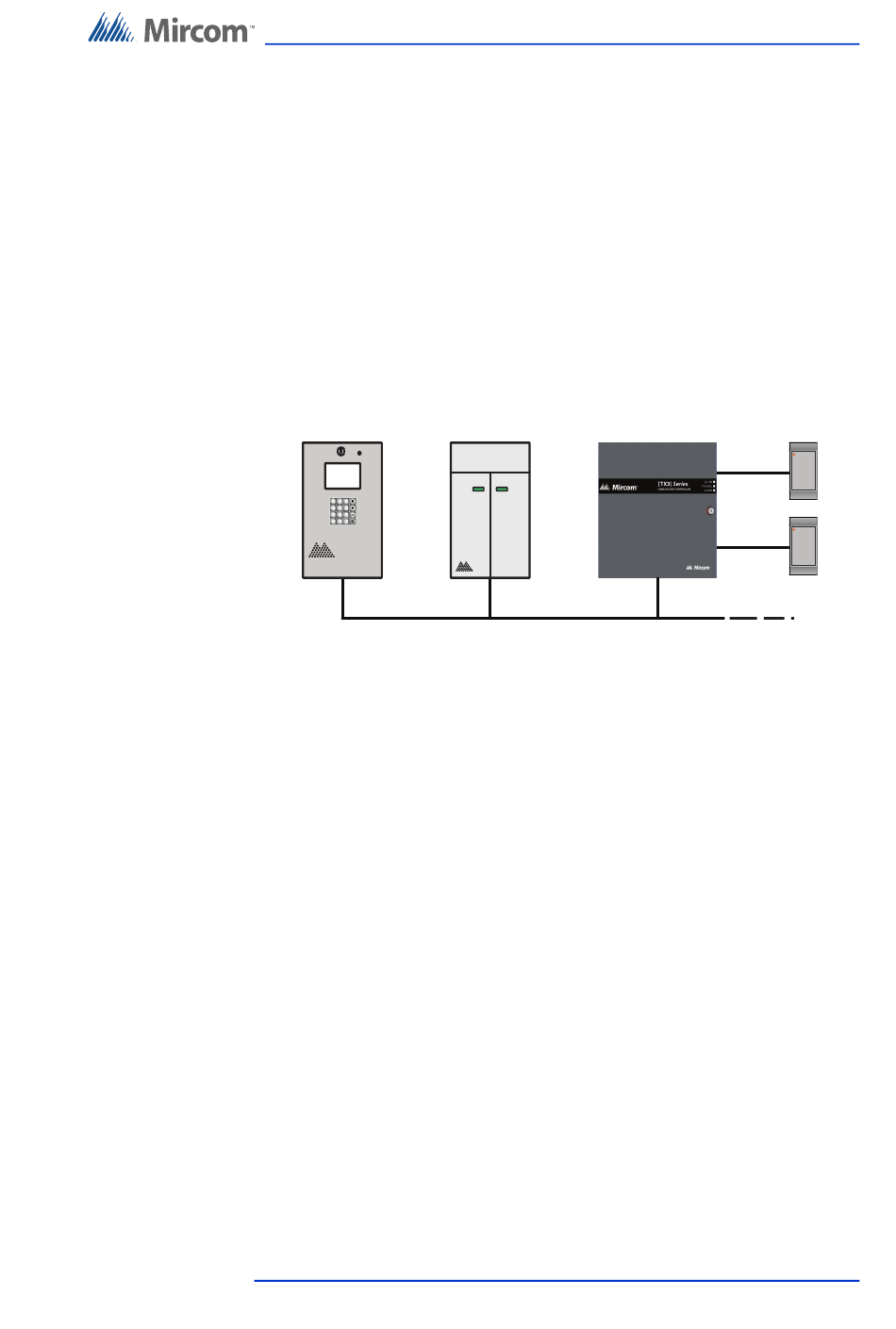

La figure 1 montre une configuration avec les contrôleurs TX3 connectés sur un
réseau RS-485. Chaque contrôleur doit avoir une adresse de réseau unique sur le
réseau RS-485. Jusqu'à 63 adresses de réseau uniques peuvent être assignées. Si
vous vous branchez à un dispositif sur le réseau RS-485 (par USB, modem ou
port de communication), vous pouvez également vous brancher à tout autre
dispositif sur le réseau RS-485 et le configurer avec l'outil de configuration TX3.
La figure 2 montre une configuration avec les dispositifs TX3 connectés à un
réseau Ethernet TCP/IP. Cette configuration élimine la limite de 63 dispositifs
que vous avez sur un réseau RS-485. Les dispositifs connectés à un réseau
Ethernet TCP/IP s'appellent des nœuds principaux. Lorsque vous établissez une
connexion à un réseau TCP/IP avec l'outil de configuration TX3, vous pouvez
vous connecter à tout nœud principal sur le réseau Ethernet TCP/IP et le
configurer. Si vous vous connectez directement à un des nœuds principaux par
USB, modem ou port de communication, vous serez en mesure de configurer ce
dispositif, mais aucun autre.
TX3 Manuel de Configuration et d'Administration
Version 4.2
LT-995FR Copyright 2014
Poste de contrôle d'entrée Unité de restriction d'ascenseur
1 2 3
ABC DEF
4 5 6
GHI JKL MNO
7 8 9
PQRS
TUV WXYZ
* 0 #
Figure 1. Dispositifs TX3 sur un réseau RS-485
Contrôle de cartes d'accès
Réseau RS-485
Bienvenue
Lecteur de carte A
Lecteur de carte B
11 (213)
