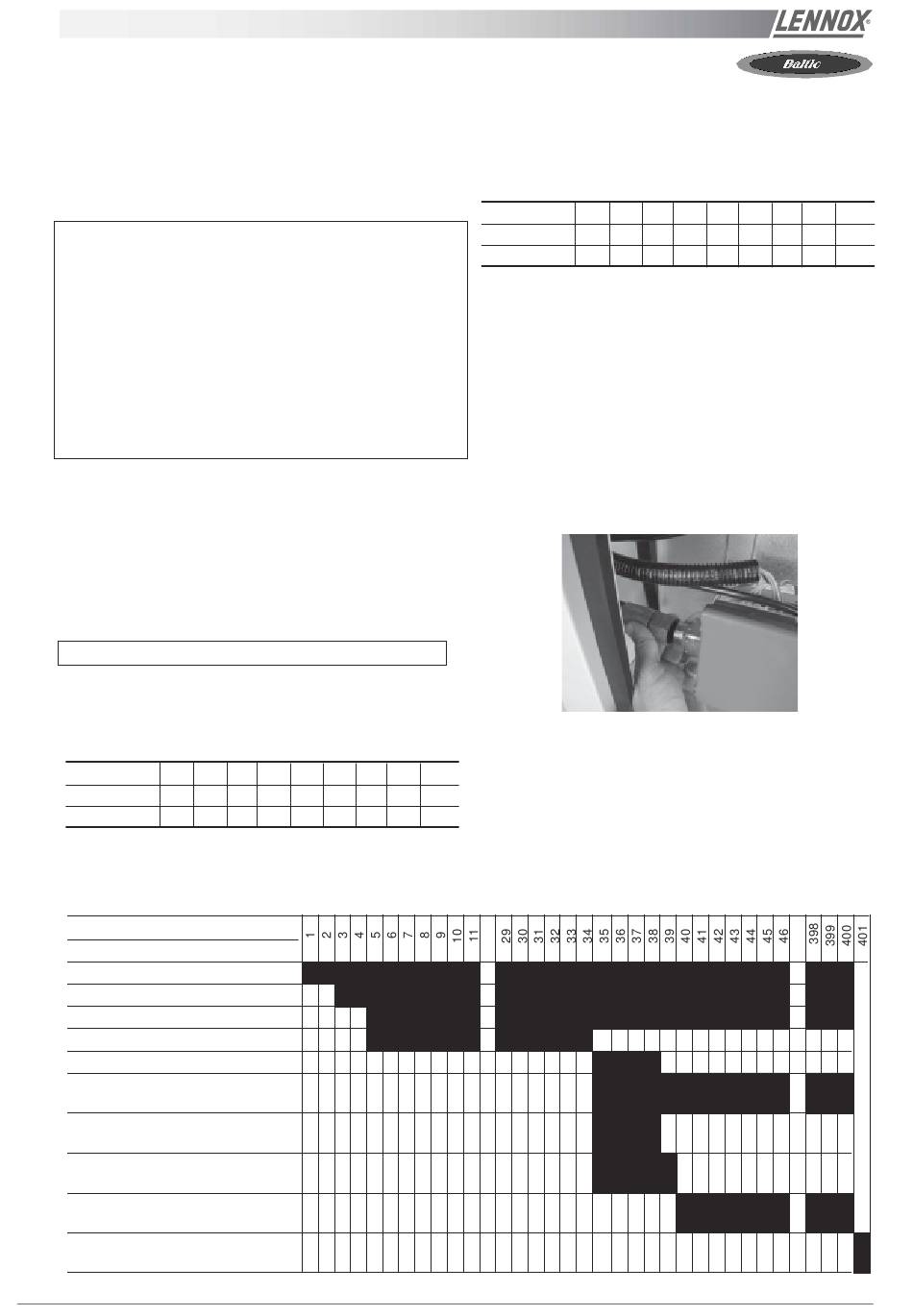

CHAUFFAGE : brûleur gaz
CONTROLES PRELIMINAIRES A EFFECTUER AVANT LE
DEMARRAGE
REMARQUE :
TOUTE INTERVENTION SUR LE SYSTEME DE GAZ DOIT ETRE
MENEE PAR UN PERSONNEL QUALIFIE.
L'UNITE DOIT ETRE INSTALLEE CONFORMEMENT AUX REGLES
LOCALES DE SECURITE ET NE PEUT ETRE UTILISEE QUE DANS UN
ESPACE CORRECTEMENT VENTILE.
IL EST RECOMMANDE DE LIRE ATTENTIVEMENT LES INSTRUC-
TIONS DU FABRICANT AVANT DE DEMARRER UNE UNITE.
AVANT DE METTRE EN SERVICE UNE UNITE EQUIPEE DE BRULEUR
GAZ, IL EST IMPERATIF DE VERIFIER QUE LE SYSTEME DE
DISTRIBUTION DE GAZ (type de gaz, pression disponible...) EST
COMPATIBLE AVEC LES REGLAGES DE L'UNITE.
Vérifier l'accès et les dégagements autour de l'unité
- Vérifier qu'un passage suffisant est respecté autour de
l'unité.
- Un dégagement d'un mètre minimum doit être observé
face à la cheminée du brûleur gaz.
- L'entrée d'air de combustion et la ou les sortie(s) des gaz
brûlés ne doivent EN AUCUN CAS être obstruées.
Taille des conduites de soufflage
RACCORDEMENT FILETÉ MÂLE POUR LE BRÛLEUR GAZ : 3/4"
Vérifier que la ligne d'alimentation en gaz peut alimenter
les brûleurs avec une pression et un débit suffisants pour
atteindre la puissance nominale.
Male threaded connection for Gaz Burner: 3/4"
TAILLE D'UNITE 20 25 30
PUISSANCE S 1 1
PUISSANCE H 1 1
Tableau 4 - Chronologie de démarrage standard
Durée en secondes
Opérations
Séquence de contrôle
Ventilateur d'extraction
Ventilateur d'extraction de fumée activé
Ventilation de 30 à 45 secondes
Electrode d'allumage 4s
Ouverture de la vanne de gaz
"Chauffage élevé"
Propagation de la flamme vers
la sonde d'ionisation
Si l'ionisation s'effectue en 5 secondes :
fonctionnement normal
Dans le cas contraire, cela indique un défaut
au niveau du bloc de contrôle d'allumage
Après un délai de 5 minutes, l'erreur est
signalée au contrôleur du Climatic
Si une séquence est incorrecte, se référer au tableau d'analyse des erreurs pour identifier le problème.
35 40 45 50 60
1 1 1 1 1 1
1 1 1 1 1 2
DEBIT DE GAZ (de type G20 à 20 mbars et 15°C) m
TAILLE D'UNITE 20
PUISSANCE S 2
PUISSANCE H 3
Pour les brûleurs gaz modulaires, la puissance H est
indiquée pour les boîtiers C, D et E uniquement
- L'alimentation en gaz d'une unité rooftop doit être con-
forme aux pratiques en la matière, ainsi qu'aux règles de
sécurité et aux réglementations locales.
- Le diamètre des conduites connectées à chaque rooftop
ne doit jamais être inférieur au diamètre de la connexion
située sur l'unité rooftop.
- Vérifier qu'une vanne d'arrêt isolante a été installée
devant CHAQUE roofttop.
- Vérifier la tension d'alimentation à la sortie du transfor-
mateur alimentation T3 du brûleur : elle doit être comprise
entre 220 et 240 V.

DEMARRAGE DU BRULEUR GAZ

Purger pendant quelques secondes la conduite située
près de la connexion, sur la vanne de contrôle d'allumage.
70
- Vérifier que le ventilateur de soufflage de traitement de
1
l'unité fonctionne.
2
- Vérifier que le ventilateur de soufflage de traitement de
l'unité fonctionne.
- Augmenter la température définie (consigne applicable à
la pièce) en définissant une température supérieure à
celle de la température réelle de la pièce.
IOM / Gamme ROOFTOP BALTIC - 0704-F • Page 69
25 30 35 40 45 50
2 2 2 3 3 3
3 5 5 6 6 6
3
/h
60 70
5,7 5,7
11,5 11,5
