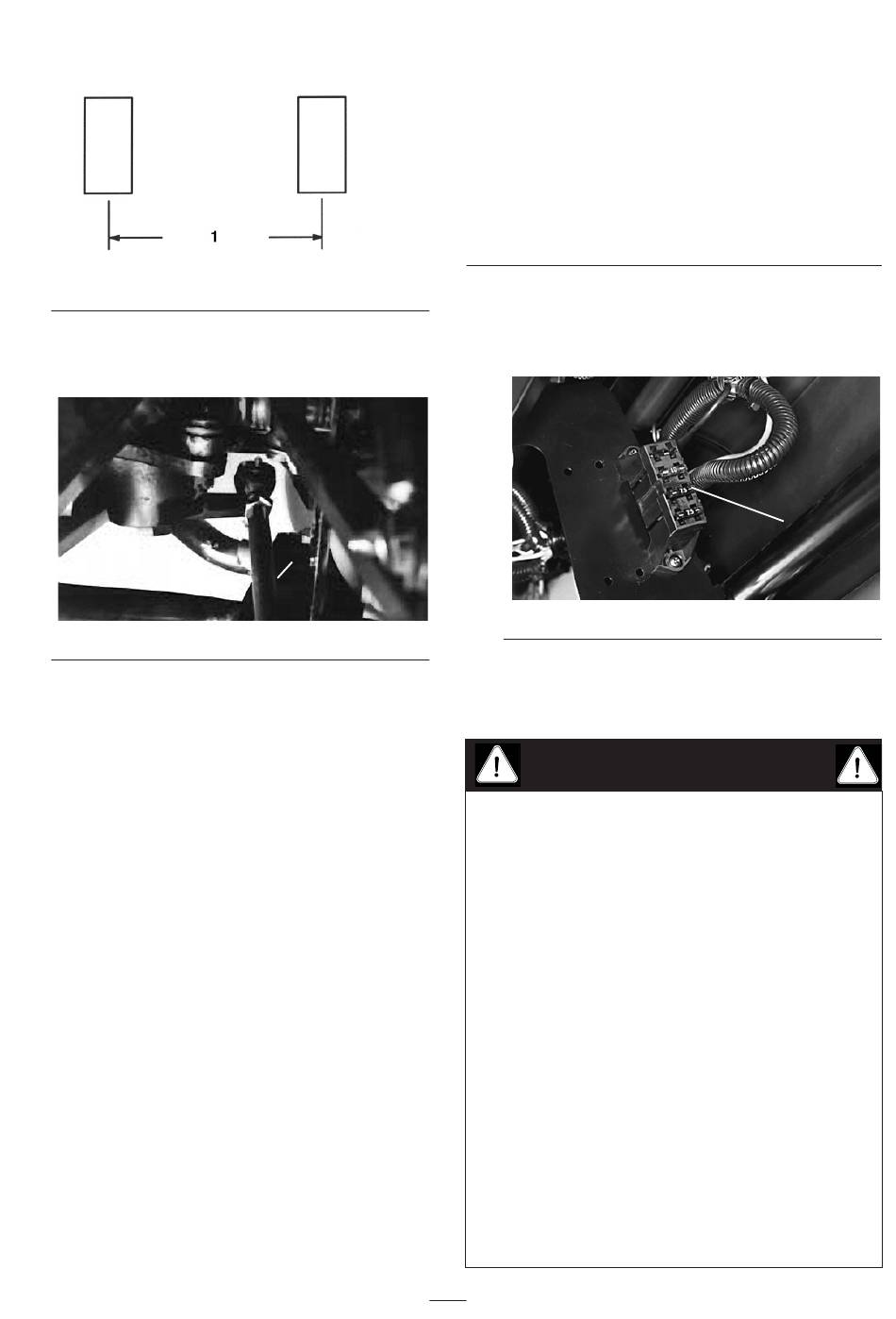

1. Entraxe
2. Pour régler le pincement, desserrez les écrous de
blocage aux deux extrémités de la biellette.
1. Biellette
3. Tournez la biellette pour déplacer l'avant du pneu
vers l'intérieur ou l'extérieur.
4. Resserrez les écrous de blocage de la biellette
quand le réglage correct est obtenu.
Contrôle du soufflet de joint
homocinétique
Modèles à quatre roues motrices
seulement
Toutes les 200 heures de fonctionnement, vérifiez que
le soufflet du joint homocinétique n'est pas fissuré ou
percé, et que le collier n'est pas desserré.

Relevage d'urgence du plateau

(sans mettre le moteur en
marche)
Le plateau peut être relevé en cas d'urgence en
actionnant le démarreur et en maintenant le levier de
commande. Actionnez le démarreur pendant 15
secondes, puis attentez 60 secondes avant de l'engager
de nouveau.
Figure 62
1
Figure 63
Si le moteur ne se lance pas, vous devez décharger le
plateau (l'accessoire) puis le déposer pour effectuer
l'entretien du moteur ou de la boîte-pont.
Fusibles (Fig. 64)
Le système électrique de la machine est protégé par 3
fusibles situés sous le côté droit du tableau de bord.

FUSIBLES

OUVERT
ÉCLAIRAGES ET AVERTISSEUR SONORE
TABLEAU DE BORD
ALLUMAGE
1. Boîte à fusibles
Procédure de démarrage à l'aide
d'une batterie auxiliaire
ATTENTION
Ne lancez pas le moteur avec une batterie auxiliaire,
car cela peut être dangereux. Pour éviter de vous
blesser ou d'endommager les composants électriques
du véhicule, respectez les consignes suivantes :
• Ne lancez jamais le moteur avec une batterie
auxiliaire de plus de 15 volts CC, au risque
d'endommager le circuit électrique.
• N'essayez jamais de démarrer le moteur avec une
batterie auxiliaire si la batterie du véhicule est
déchargée et gelée. Elle pourrait se fendre ou
exploser durant l'opération.
• Observez les témoins de la batterie lorsque vous
lancez le moteur avec une batterie auxiliaire.
• Assurez-vous que votre véhicule ne touche pas le
véhicule auxiliaire utilisé pour lancer le moteur.
• Le raccordement des câbles à la mauvaise borne
peut entraîner des blessures corporelles et/ou
endommager le circuit électrique.
50
1
Figure 64
–
10 A
7,5 A
7,5 A
