Comment choisir
En cas d'absence de connexion Internet, essayez d'identifier tous les paramètres pertinents.
En d'autres termes :
1 Capacité/Valeur K v
2 Conditions de pression
3 Conditions du produit
4 Autres conditions
Capacité/Valeur K
1 Indique combien de m

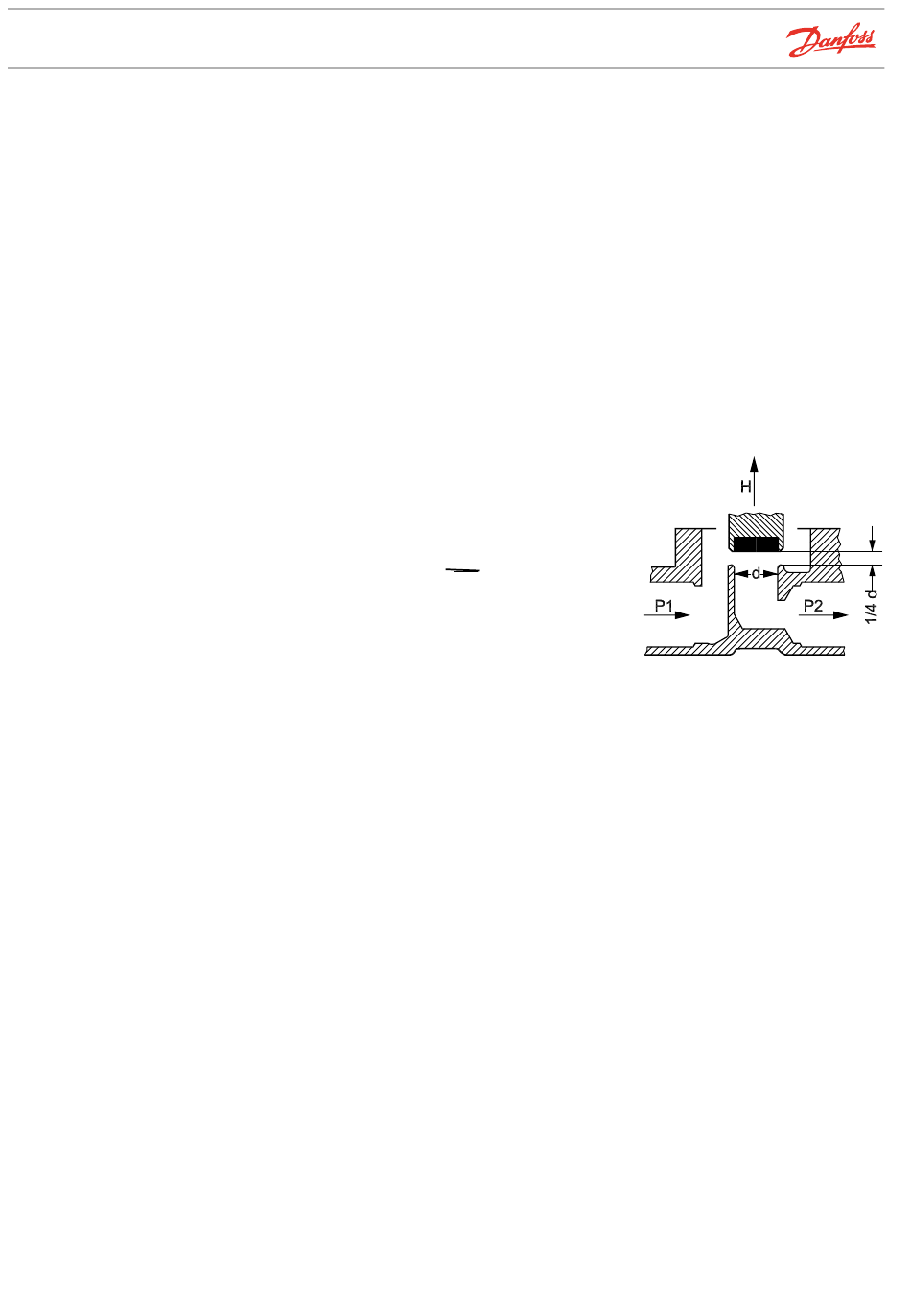

2 Il s'agit du résultat des différentes constantes issues de la forme des orifices,
des unités, etc. qui sont réduites à une nouvelle constante, la valeur K
3 Utilisée pour calculer la capacité :
4 ρ = densité (kg/m
5 ΔP = P
- P
1
22
Conditions de pression
Système ouvert (système avec drain)
Sur un système ouvert, les conditions de pression sont bien définies.
Cela permet de savoir si la pression différentielle est suffisante pour pouvoir ouvrir une vanne
servo-commandée. Les types de vannes suivantes conviennent pour des systèmes ouverts :
Électrovannes à commande directe EV210B et EV310B
Électrovannes servo-commandées EV220B, EV220A et EV225B
Circuit fermé (système de circulation)
Dans un système à circuit fermé, les conditions de pression ne sont pas définies. Une
électrovanne capable de s'ouvrir sans pression différentielle est donc nécessaire.
Electrovannes servo-commandée à membrane attelée EV250B
Électrovannes à commande directe EV210B et EV310B
© Danfoss | DCS (RJA) | 2015.11
:
v
3
/heure traversent la vanne à une pression différentielle de1 bar
3
)
Q = K v
√
∆P [m
3
/h]
ρ
.
v
IC.PS.600.A8.04 | 14
