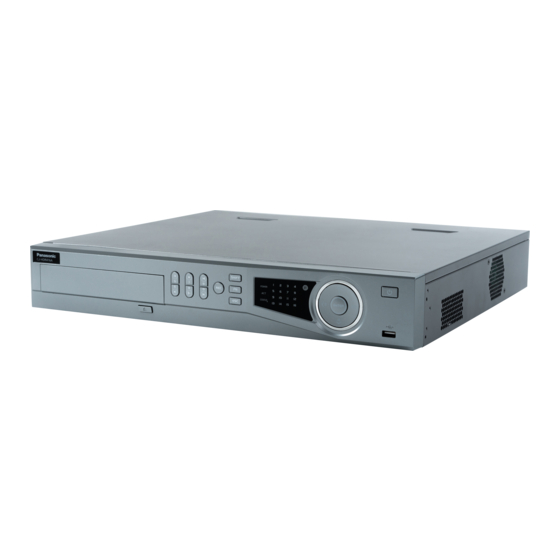

Panasonic K-NL316K Guide De Démarrage Rapide

Enregistreur numérique réseau
Masquer les pouces Voir aussi pour K-NL316K:

Publicité

Liens rapides

Enregistreur numérique réseau
Guide de démarrage rapide
No. de modèle
K-NL316K
Version 1.0.3

Publicité

Table des Matières
loading

Sommaire des Matières pour Panasonic K-NL316K

  • Page 1 Enregistreur numérique réseau Guide de démarrage rapide No. de modèle K-NL316K Version 1.0.3...
  • Page 2: Table Des Matières

    Table des matières 1. Installation et connexion du matériel ······················································································ 1 Vérifiez le NVR déballé ······························································································· 1 À propos du panneau frontal et du panneau arrière ··························································· 1 Après voir retiré le châssis ··························································································· 1 Installation du disque dur ····························································································· 1 Panneau frontal ·········································································································...
  • Page 3 Bienvenue Merci d'acheter notre enregistreur vidéo réseau ! Ce guide de démarrage rapide est conçu pour être un outil de référence pour votre système.
  • Page 4: Mesures De Sécurité Et Avertissements Importants

    Mesures de sécurité et avertissements importants 1. Sécurité électrique Toutes les installations et les opérations décrites ici doivent être conformes à vos codes de sécurité électrique locaux. Le produit doit être mis à la terre pour réduire le risque de choc électrique. Nous déclinons toute responsabilité...
  • Page 5: Installation Et Connexion Du Matériel

    1. Installation et connexion du matériel Remarque: Toutes les installations et les opérations décrites ici doivent être conformes à vos codes de sécurité électrique locaux. 1.1 Vérifiez le NVR déballé Quand vous recevez le NVR du transitaire, veuillez vérifier s'il y a n'importe quels dommages visibles. Les matériaux de protection employés pour l'emballage du NVR peuvent protéger la plupart des chocs accidentels pendant le transport.
  • Page 6: Panneau Frontal

    Se servir du tournevis pour Placer le disque dur sur la Connecter au câble de desserrer les vis de fixation du platine de fixation de disque données de disque dur à la panneau arrière et retirer le dur dans le châssis puis aligner carte principale et au port de couvercle avant.
  • Page 7 Icône Fonction Connecter au périphérique de stockage USB2.0, la souris le graveur Port USB DVD et etc. Activer les contrôles courants, puis se déplacer vers le haut, vers • le bas ou sauter. Vers le haut / 1 Changer la configuration, augmenter / diminuer l'indication •...
  • Page 8: Panneau Arrière

    • touches de direction pour sélectionner le canal d'enregistrement. Ce bouton est inapplicable, veuillez ne pas presser dessus avec trop CD-ROM de force. 1.6 Panneau arrière Le panneau arrière de K-NL316K est comme représenté ci-dessous. Voir Figure 1-2. Figure 1-2...
  • Page 9 Veuillez vous référer à la fiche suivante pour les informations détaillées. Fonction Interrupteur Bouton d'alimentation activé-arrêt général Port d'entrée Entrée 100-240V c.a. d'alimentation MIC IN Port d'entrée audio Port d'entrée pour discussion bidirectionnelle. Il sert à recevoir la sortie de signal audio analogique produite par les appareils tels que le microphone, la prise d'appel.
  • Page 10 Fonction Port de réseau Un port Ethernet auto-adaptatif 10M/100M/1000 Mb/s. Connectez le câble réseau. eSATA Port eSATA Port SATA externe. Cela permet de se connecter à l'appareil du port SATA. Veuillez sauter le disque dur quand il y a un disque dur périphérique connecté.
  • Page 11: Exemple De Connexion

    2. Exemple de connexion Le panneau frontal est représenté comme dans Figure 2-1. La figure sert seulement de référence. Entrée Sortie pour Sortie RS485 d'alarme alarme discussion VPIZ Sort. VGA bidirectionnelle Port RS232 Port USB Port eSATA Sortie pour discussion bidirectionnelle Sortie Sortie...
  • Page 12: Opération Iug

    3. Opération IUG Connectez l'appareil au moniteur vidéo puis connectez une souris et le câble d'alimentation. Cliquez sur le bouton d'alimentation sur le panneau arrière puis redémarrez l'appareil. Pour voir la sortie vidéo. Vous pouvez employer la souris pour mettre en application une certaine opération IUG. 3.1 Ouverture de session Après que l'appareil ait démarré, le système va à...
  • Page 13: Périphérique Distant

    IMPORTANT: Pour une raison de sécurité, veuillez modifier le mot de passe après la première ouverture de session. Dans un délai de 30 minutes, l'échec d'ouverture de session par trois fois aura comme conséquence une alarme de système et l'échec d'ouverture de session par cinq fois aura comme conséquence de bloquer le compte ! 3.2 Périphérique distant À...
  • Page 14 Cliquez sur le bouton Ajout manuel, ainsi, vous pouvez ajouter un appareil directement. Voir Figure 3-6. IMPORTANT: Veuillez noter que la fonction ajout manuel est pour Panasonic, les autres personnalisé. Quand le type • est personnalisé, vous pouvez juste entrer l'adresse URL, le nom d'utilisateur et le mot de passe pour connecter à...
  • Page 15: Calendrier

    3.3 Calendrier Remarque: Vous devez disposer des droits appropriés pour mettre en application les opérations suivantes. • Veuillez vous assurer que les disques durs ont été correctement installés. Après que le dispositif ait redémarré, le système est en mode régulier de 24 heures par défaut. Vous pouvez paramétrer le type et l'heure d'enregistrement dans l'interface calendrier.
  • Page 16 Sélectionnez un canal que vous voulez paramétrer. Voir Figure 3-7. Figure 3-7 Paramétrez le type d'enregistrement. Voir Figure 3-8. Figure 3-8 Veuillez tracer manuellement pour paramétrer la période d'enregistrement. Il y a six périodes dans un jour. Voir Figure 3-9. Figure 3-9 Veuillez cocher la case pour sélectionner la fonction correspondante.
  • Page 17 Figure 3-10 Figure 3-11...
  • Page 18: Lecture En Temps Réel

    3.4 Lecture en temps réel Interface de contrôle de prévision En déplaçant la souris jusqu'au centre supérieur de la vidéo du canal actuel, vous pouvez voir que le système fait apparaître l'interface de contrôle de prévision. Voir Figure 3-12. Si votre souris reste dans cette zone pendant plus de 6 secondes et n'opère aucune opération, la barre de contrôle se cache automatiquement.
  • Page 19: Opération Web

    4. Opération Web Ces séries de produit NVR prennent en charge l'accès au Web et la gestion par l'intermédiaire d'ordinateur personnel. Le Web inclut plusieurs modules : Prévision de canal de moniteur, la recherche d'enregistrement, la configuration d'alarme, la configuration de système, le contrôle de VPIZ, la fenêtre de moniteur et etc. 4.1 Connecteur de réseau Avant l'opération client Web, veuillez vérifier les éléments suivants.
  • Page 20: Ouverture De Session

    <Canal>---<IPC Mac>. Si le canal actuel ne connecte pas à l'autre appareil, le système peut mémoriser l'adresse MAC actuelle, autrement il peut rafraîchir à l'appareil nouvellement ajouté et mémoriser le <port PoE>---<Canal>. Si c'est la deuxième fois que vous insérez le PoE, le système peut contrôler l'adresse MAC sauvegardée selon le mappage <Canal>---<IPC Mac>...
  • Page 21: Fenêtre Principale

    4.3 Fenêtre principale Ouverture de session au LAN 4.3.1. Pour le mode de réseau local (LAN), après que vous ayez ouvert une session, vous pouvez voir la fenêtre principale. Voir Figure 4-2. Cliquez sur le nom de canal dans la partie gauche de l'écran, vous pouvez voir la vidéo en temps réel. Figure 4-2 Ouverture de session au WAN 4.3.2.
  • Page 22 électronique du manuel d'utilisation. Se reporter à la page Web indiquée ci-dessous pour obtenir de plus amples détails • http://security.panasonic.com/library/e-series/ Une légère différence peut être trouvée dans l'interface utilisateur. • Tous les conceptions et logiciel ici sont sujets à modification sans avis préalable.
  • Page 23 PGQP2387ZA N1016-0...
