ru - Монтаж

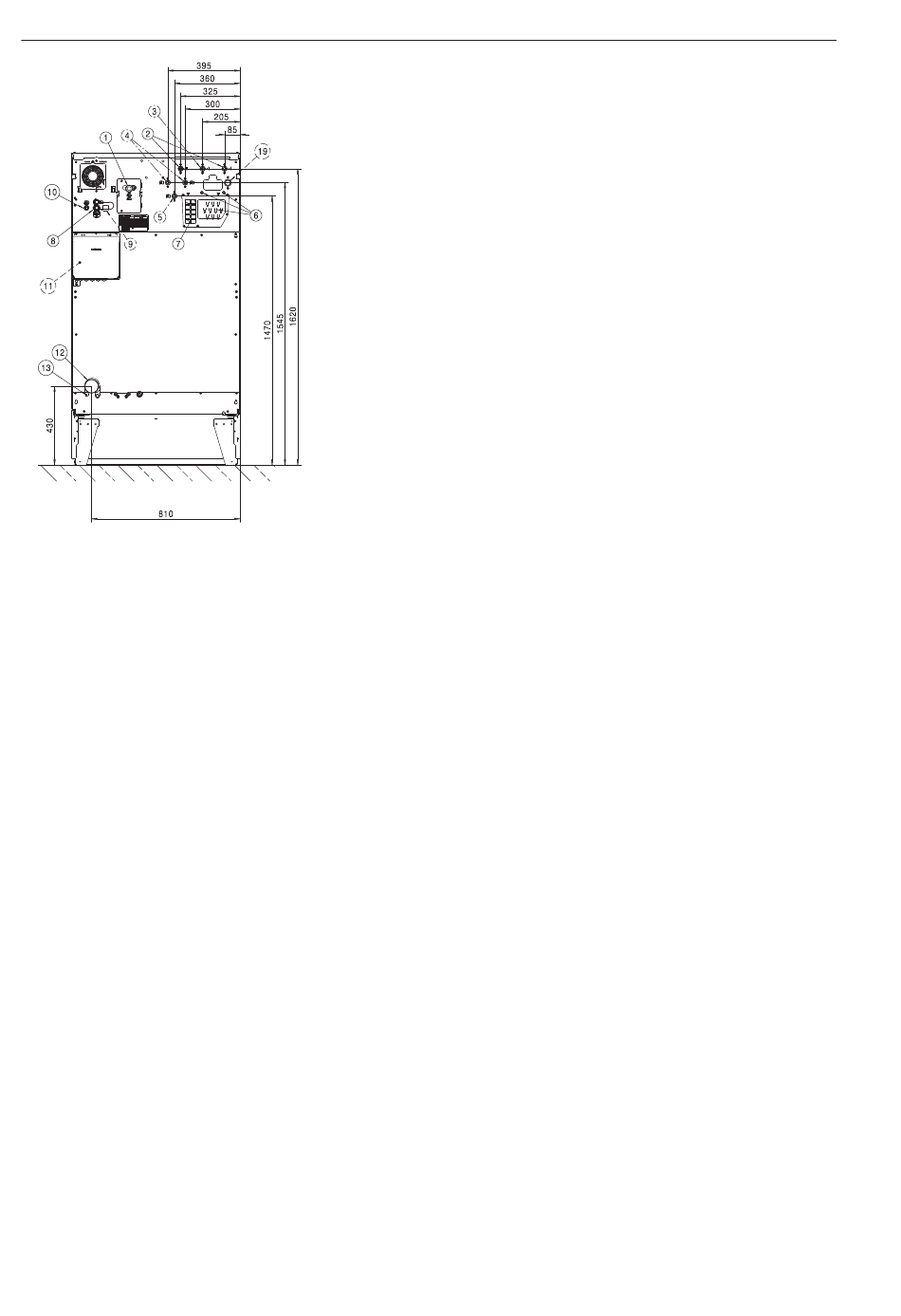

Размеры в мм
Подключение к источнику электропита-
a
ния
Подключение холодной воды
b
Подключение горячей/холодной воды
c
для вариантов с пониженной мощ-
ностью нагрева
Подключение холодной жёсткой воды
d
(опция)
Подключение холодной воды для дози-
e
рования жидких моющих средств
Подключения дозирующих насосов
f
Отвод пара и влаги из бака
g
100
Подключение для коммуникационной
h
коробки Connector Box
Подключение комплекта креплений
i
коммуникационной коробки Connector
Kit (опция)
Подключение LAN
j
Коммуникационная коробка Connector
k
Box (опция)
Слив
l
Подключение для выравнивания потен-
m
циалов
Подключение для повторного использо-
s
вания воды (опция)
