SOMFY OXIMO RTS Notice De Réglage page 2

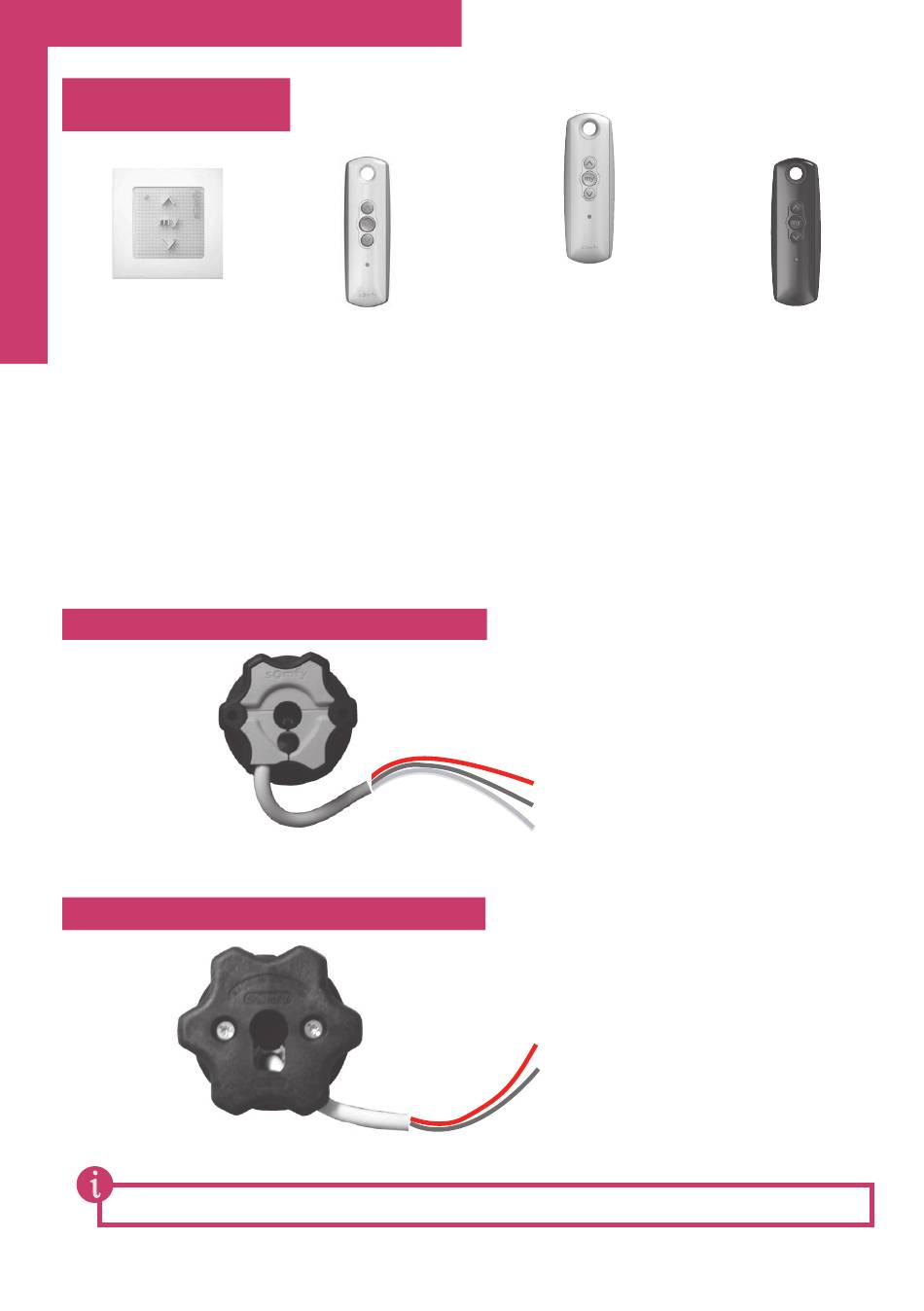

BRANCHEMENT
Smoove Origin
(Emetteur mural 1 canal)
Attention : D'après la norme NFC 15 100, et pour une meilleure sécurité, il faut obligatoirement
brancher un disjoncteur différentiel à haute sensibilité (30mA) pour des lignes électriques
et spécialement pour un moteur de volet roulant. Il est obligatoire d'installer un dispositif
qui assure la déconnexion omnipolaire du réseau, avec une distance d'ouverture de contacts
d'au moins 3 mm.
Les moteurs OXIMO et ALTUS RTS sont des moteurs Radio (avec récepteur intégré). Ils
doivent être raccordés directement à l'alimentation.
1 - Branchement moteur Oximo RTS
2 - Branchement moteur Altus RTS
Le moteur Altus RTS n'a pas besoin d'être raccordé à la Terre car il est «double isolation» (classe II).
2
Télis Pure 1 RTS
(Télécommande 1 canal)
Télis Silver 1 RTS
(Télécommande 1 canal)
Marron - phase de l'alimentation
Bleu
- Neutre de l'alimentation
Jaune/Vert
- Terre de l'alimentation
Marron - phase de l'alimentation
Bleu - Neutre de l'alimentation
Télis Lounge 1 RTS
(Télécommande 1 canal)
