Coupez l'alimentation électrique du
HAWK Pen.

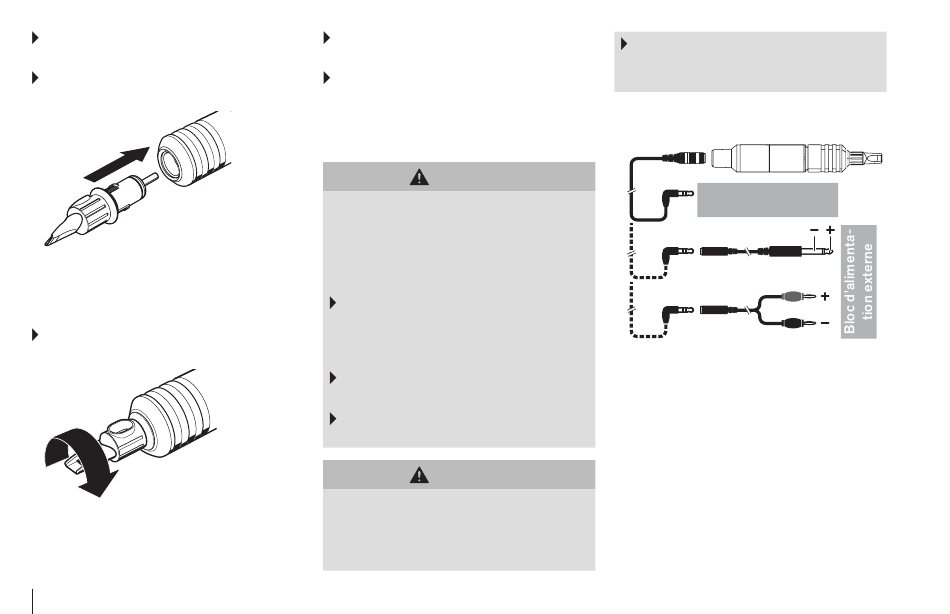

Insérez la cartouche de sécurité dans l'ou-
verture du grip, comme illustré ci-dessous.
Les points d'encliquetage situés sur les faces
supérieure et inférieure de la cartouche de
sécurité ne permettent son adaptation dans
l'ouverture ovale que dans deux directions.
Tournez la cartouche de sécurité d'environ
45° dans le sens des aiguilles d'une montre.
45°
Au moment de la rotation, les quatre
points d'encliquetage restent percep-
tibles tant que la cartouche de sécurité
n'est pas entièrement engagée.
63 FR
Vérifiez la bonne fixation de la car-
touche de sécurité.
Pour retirer la cartouche de sécurité,
tournez-la dans le sens inverse des ai-
guilles d'une montre et retirez-la du grip.
5.3
Raccordement du bloc d'alimentation
PRUDENCE
Risque de court-circuit et de chocs
électriques légers
En cas de dommages visibles sur les câbles ou
raccords de câbles, il existe un risque de choc
électrique et de dommages électroniques.
Procédez à une inspection visuelle du
HAWK Pen et des câbles pour recher-
cher d'éventuels dommages comme un
raccord de câble défectueux par exemple.
Ne pliez jamais le câble de raccorde-
ment au niveau de l'entraînement.
Observez le manuel d'utilisation du
bloc d'alimentation.
PRUDENCE
Risque de trébuchement sur les câbles
Une pose incorrecte des câbles peut
faire trébucher des personnes et pro-
voquer des blessures.
Posez l'ensemble des câbles de façon à ce
que personne ne puisse trébucher dessus
ou les débrancher par inadvertance.
Il existe trois solutions pour l'alimenta-
tion électrique de la machine :
Unité d'alimentation
Cheyenne
Câble adaptateur fourni
Câble adaptateur en Y
1. Branchement sur une unité d'alimen-
tation Cheyenne à l'aide du câble de
raccordement fourni (recommandé).
2. Branchement sur un bloc d'alimen-
tation externe équipé d'une prise
6,3 mm à l'aide de l'adaptateur de
câble fourni. Le bloc d'alimentation
externe doit délivrer une tension
continue d'env. 6 à 12,5 V CC et le
courant de démarrage obligatoire,
indiqué au chapitre 4.1 à la page 61.
En présence d'une tension supérieure
Cheyenne HAWK Pen
