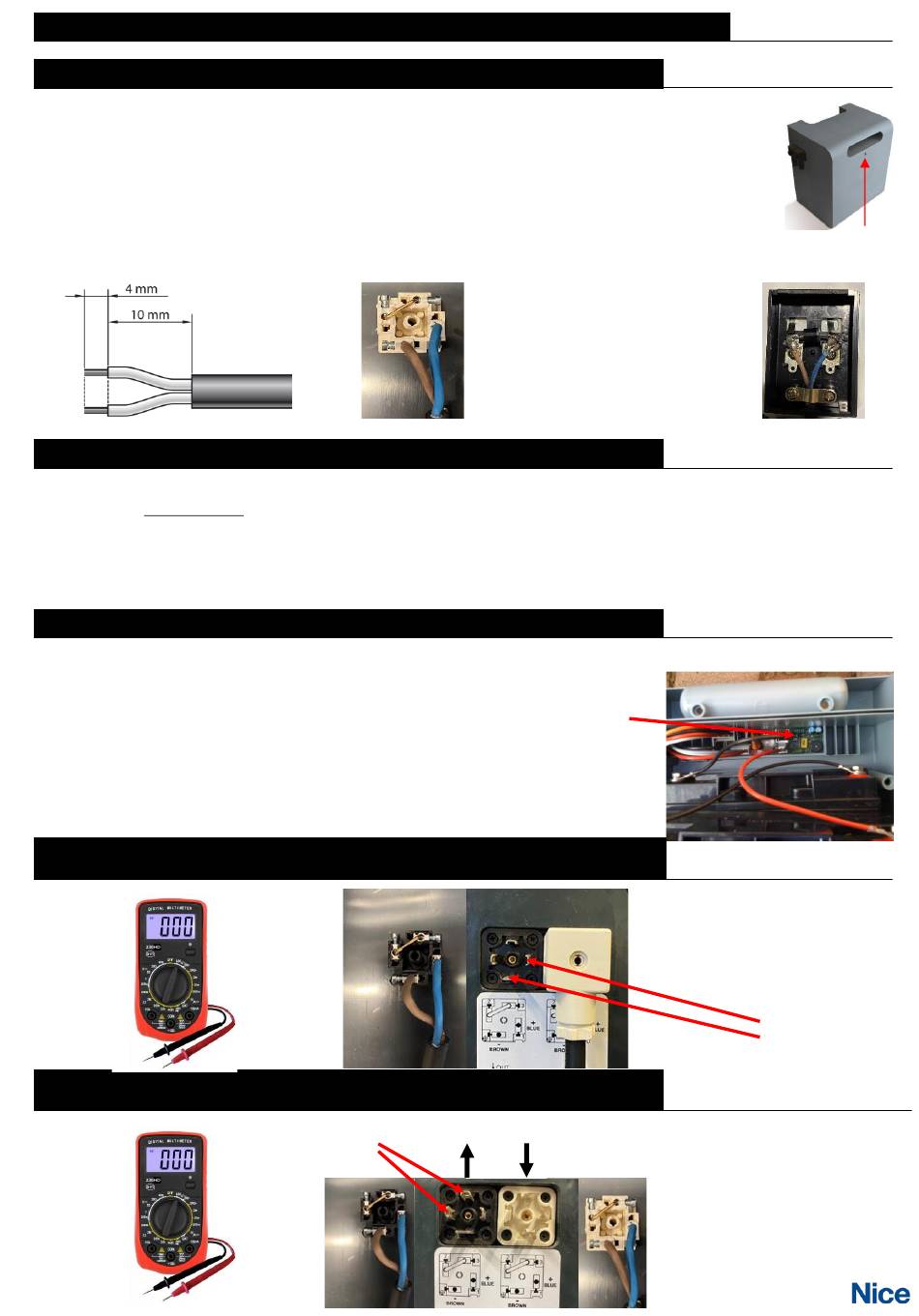

QUE FAIRE SI :
La LED du bloc batterie ne clignote pas lors de la mise sous tension :
Vérifier que le câble du panneau est bien dénudé (Fig 1) est correctement raccordé sur la fiche femelle
(Fig 2), que les vis ne sont pas serrées sur l'isolant du câble. La tension du panneau doit être comprise
entre 25 V et 40 V. Cette tension se contrôle entre les bornes 1 et 4.
Vérifier également que la polarité du panneau est bien respectée, sur le connecteur du bloc batterie puis
sur la boite de connexion se trouvant à l'arrière du panneau photovoltaïque (Fig 3).
Le
bleu
doit être sur le
(+)
Si le câblage du panneau est non-conforme, inverser la connexion sur le connecteur du bloc batterie.
Le bloc batterie émet un bip, et la LED clignote une fois par seconde :
Le bloc batterie arrive à son seuil de déchargement maximal.
Vérifier que le stand-by total est bien activé sur la logique de commande à l'aide d'une Oview ou d'un BidiWifi.
Eviter de faire fonctionner l'automatisme pendant la recharge des batteries (pour gagner du temps, recharger le bloc
batterie avec le chargeur optionnel SYA1).
bloc batterie chargé = LED allumée fixe.
Le bloc batterie ne délivre plus de courant vers l'automatisme :
Le seuil de déchargement est atteint et le bloc batterie doit être rechargé. (Voir ci-dessus)
Les batteries sont totalement déchargées, il faut les remplacer.
Avant remplacement, Dans le caisson batterie, vérifier sur l'étiquette jaune la
référence de la carte de charge. Si différente de CB05 ou CBXX il faudra aussi la
remplacer.
Contrôler le fusible se trouvant à l'intérieur du bloc batterie.
Contrôler la tension aux bornes du bloc batterie :
Contrôler la tension aux bornes du bloc batterie :
câblé
et le
marron
sur le (-).
Fig 1
4
Fig 2
24V
Connecteur
Caisson batterie
1
AVEC le panneau solaire câblé
SANS le panneau solaire
sortie
entrée
Led qui doit
clignoter
Dos du
Fig 3
panneau
photovoltaïque
24V
