Clavier numérique ACT 5e – Manuel d'installation

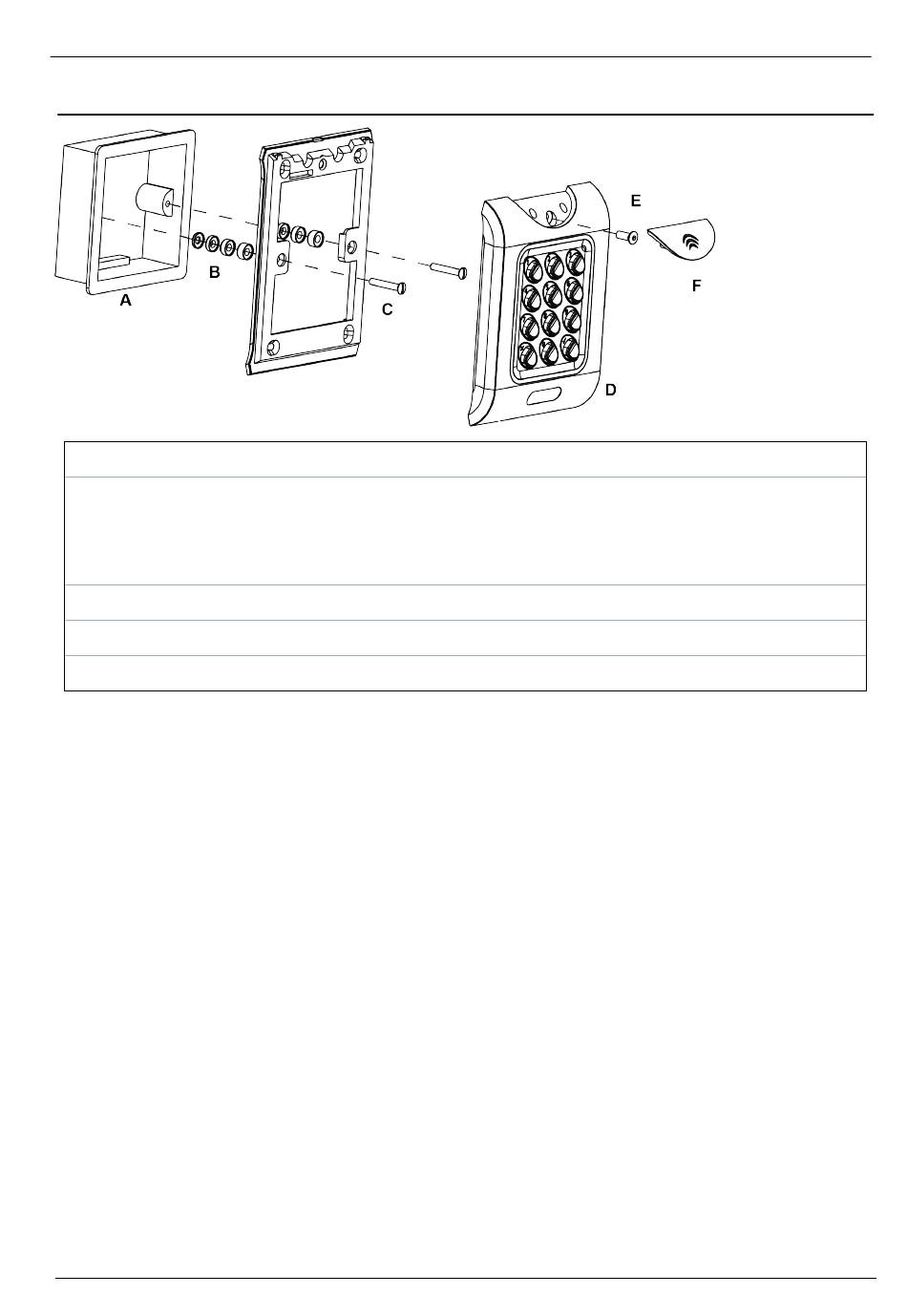

4.3 Instructions de montage pour l'unité en montage encastré
A Boîtier d'encastrement standard.
La plaque de montage est fixée au boîtier d'encastrement à l'aide des vis fournies (C).
B
Assurez-vous que les espaceurs adéquats (B) ont été utilisés pour combler l'écart entre la plaque de
C
montage et les ailettes de fixation du boîtier d'encastrement pour éviter la déformation de la plaque de
montage.
D Placez le lecteur/clavier sur le collier de montage apparent et fixez-le en place en appuyant dessus.
E Utilisez la vis de fixation fournie pour fixer l'unité au collier de montage encastré.
F Placez le couvercle sur l'unité et poussez fermement pour l'insérer en place.
© Vanderbilt 2018
10
Schémas de montage et de câblage
A-100447
31.01.2018
