Ingersoll Rand ARO AF0807 Serie Manuel D'utilisation

MANUAL DE UTILIZACIÓN Y DATOS DE INGENIERÍA Y
INCLUYENDO: ESPECIFICACIONES, KITS DE SERVICIO, INFORMACIÓN GENERAL, RESOLUCIÓN DE PROBLEMAS
INCLUIR manuales: Motor de aire de AF086X-XX (n.º de ref. 97999-1472), extremo inferior de la bomba 6720X-XXX
(n.º de ref. 97999-788) y S-632 Manual de Información General (n.º de ref. 97999-624).
8"
MOTOR NEUMÁTICO
7:1
RATIO
6"
RECORRIDO
LEA ESTE MANUAL CON DETENIMIENTO ANTES DE PROCEDER
A LA INSTALACIÓN, USO O REPARACIÓN DE ESTE EQUIPO.
Es responsabilidad de la empresa poner la información contenida en este manual en manos del operador. Es recomendable guardarlo para su futura consulta.
KITS DE REPARACIÓN
y
Utilice solo piezas auténticas de recambio ARO® para asegurar
la tasa de presión compatible y una vida más larga
y
637489 para reparación general de todos los motores neumáticos.
y
637317-X4C para la reparación del extremo de la bomba infe-
rior. Consulte el cuadro de la página 2 para conocer la descrip-
ción de las opciones de -X4C.
ESPECIFICACIONES
Serie del modelo
(Consulte la tabla de opciones)
Tipo de bomba . . . . . . . . . . . . . . . . . . .
Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Motor Neumático . . . . . . . . . . . . . . . . .
Kit De Reparación Del Motor . . . . . . 637489
Diámetro Del Motor . . . . . . . . . . . . . . 8" (20.3 cm)
Recorrido (Doble Acción) . . . . . . . . . . 6" (15.2 cm)
Entrada De Aire (Hembra) . . . . . . . . . 3/4 - 14 NPTF - 1
Escape De Aire (Hembra) . . . . . . . . . . 1-1/4 - 11-1/2 NPTF - 1
Serie Del Extremo De La Bomba . . .
Inferior
Kit De Reparación De La Bomba
Inferior
Entrada de material (hembra) . . . . . .
(macho) . . . . . .
Salida De Material (Hembra) . . . . . . .
Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 lbs (42.6 kgs)
RENDIMIENTO DE LA BOMBA
Rango De Presión De La Entrada De Aire 30 - 120 psi (2.1 - 8.3 bar)
Gama De Presión De Fluido . . . . . . . . . 210 - 1009 psi (14.5 - 69.6 bar)
Ciclos Máximos Registrados Por Minuto 60
Desplazamiento En Pulg Por Ciclo . .
Ciclos Por Litro . . . . . . . . . . . . . . . . . . . 2.8
Flujo @ 60 Ciclos / Minuto . . . . . . . . . 21.3 gpm (80.7 lpm)
Nivel De Ruido A 40 cpm (60 psi).  . . 86.8 dB(A)*
*
El nivel de la presión acústica de la bomba se ha actualizado a un Nivel acústico
constante equivalente (LAeq) para cumplir con el propósito de ANSI S1.13-1971,
CAGI-PNEUROP S5.1 por medio de cuatro ubicaciones de micrófonos.
INGERSOLL RAND COMPANY LTD
209 NORTH MAIN STREET – BRYAN, OHIO 43506
 (800) 495-0276 FAX (800) 892-6276

arozone.com
AF0807MXXXXXX-XX-X
SERIE DE BOMBAS DE CUATRO BOLAS
Acero inoxidable, serie 300
.
AF0807MXXXXXX-XX-X
Accionadas por aire,
cutro-Ball Bomba de doble
efecto
7:1
AF0860-XX
67200-X4G
637317-X4C
1-1/2 - 11-1/2 NPTF - 1
2 - 11-1/2 PTF SAE short
1 - 11-1/2 NPTF - 1
82.1 In.³ (1345 cc)
© 2017 CCN 46737151

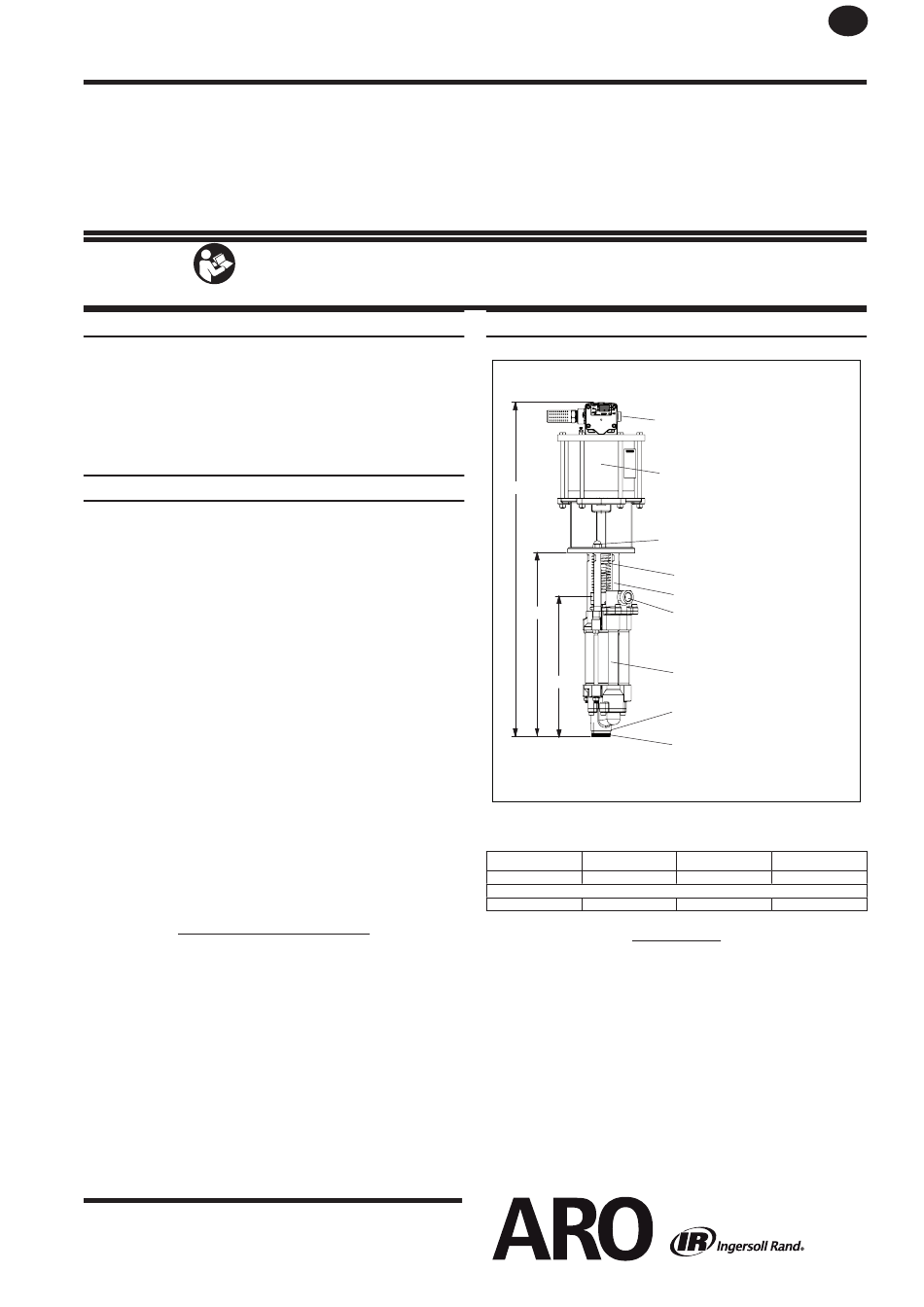

DATOS DE LA BOMBA
AF0807XXXXXX-XX-X
Entrada de aire (hem-
bra)-3/4 - 14 NPTF - 1
"A"
"B"
"C"
NOTA: las medidas se muestran en mm y (pulgadas) y solo sirven como referencia.
"A" (MM)
46.644" (1184.8)
(For - 1 Modelo)
48.729" (1237.7)
IMPORTANTE
Se trata de uno de los cuatro documentos que contienen información relativa a la bomba.
Se encuentran disponibles copias adicionales de estos formularios previa solicitud
AF0807MXXXXXX-XX-X Manual de utilización del modelo(pn 97999-1513)

S-632 Información general: bombas de pistón industriales

(pn 97999-624)
6720X-XXX Manual de utilización del extremo de la bomba inferior

(pn 97999-788)
AF0860-XX Manual de utilización del motor neumático (pn

97999-1472)
VENTAS
.
LIBERADO: 10-9-12
REVISADO: 5-12-17
(REV: B)
AF0860-XX Motorneumático
(see manual AF0860-XX)
Sección espaciador
Y85-29-C Tuerca (3)
Conector (ver figura 2)
94685 Primavera
Bomba inferior 67200-X4G
(ver manual 6720X-XXX)
Salida de material (hembra)
2 - 11-1/2 PTF SAE Short
Entrada de material
(hembra) 1-1/2 - 11-1/2
NPTF - 1
"B" (MM) "C" (MM)
25.674" (652.1) 19.540" (496.3)
25.674" (652.1) 19.540" (496.3)
.
ES
