VOTRE FAUTEUIL MOTORISE
8
Le Q6 Edge 3 Stretto
Votre fauteuil motorisé possède deux composantes
principales: le module de siège et la base motorisée.
Typiquement, le module de siège est composé des appuis-
bras, du dossier et de la base du siège. La base motorisée
comprend un ensemble moteur/freins double, deux roues
centrales, quatre roues pivotantes, deux batteries et les
composantes électroniques. Voir Q6 Edge 3 Stretto
(page 4) et la figure 1.
Composantes électriques
Les composantes électriques sont le contrôleur, les batteries
et les moteurs. Les batteries, les moteurs et le module
d'alimentation du contrôleur (si équipé) sont situés sur la
base motorisée. Le contrôleur est situé sur le module de
siège. Les composantes sont reliées entre elles à l'aide de
un ou plusieurs câbles. Voir la figure 1.
Connecteur du contrôleur: Endroit ou le contrôleur se
branche à la base motorisée. Chaque contrôleur utilise un
type différent de câble. Sans égard au type de contrôleur
utilisé, le câble doit toujours être fixé de façon à ce que celui-
ci ne traîne pas sur le plancher.
Connecteurs
des
moteurs:
branchement des moteurs à la base motorisée.
Connecteur
des
batteries:
branchement des batteries à la base motorisée.
Module d'alimentation du contrôleur: Celui-ci établit le
contact entre les batteries et les moteurs.
Disjoncteur circuit principal (situé sur le côté gauche
de la châssis): Le disjoncteur principal est une fonction
de sécurité intégrée à votre fauteuil motorisé. Lorsque les
batteries et les moteurs sont fortement sollicités (par exemple,
par des charges excessives), le disjoncteur principal se
déclenche pour éviter d'endommager les moteurs et les
composants électroniques. Si le circuit se déclenche, laissez
votre fauteuil motorisé se "reposer" pendant environ une
minute. Le disjoncteur se réinitialisera tout seul. Allumez
le contrôleur et poursuivez le fonctionnement normal. Si le
disjoncteur principal continue de se déclencher à plusieurs
reprises, contactez votre détaillant Quantum Rehab.
Réceptacles
pour
le
Réceptacles
pour
le
Connecteur de feux
des ailes (en option)

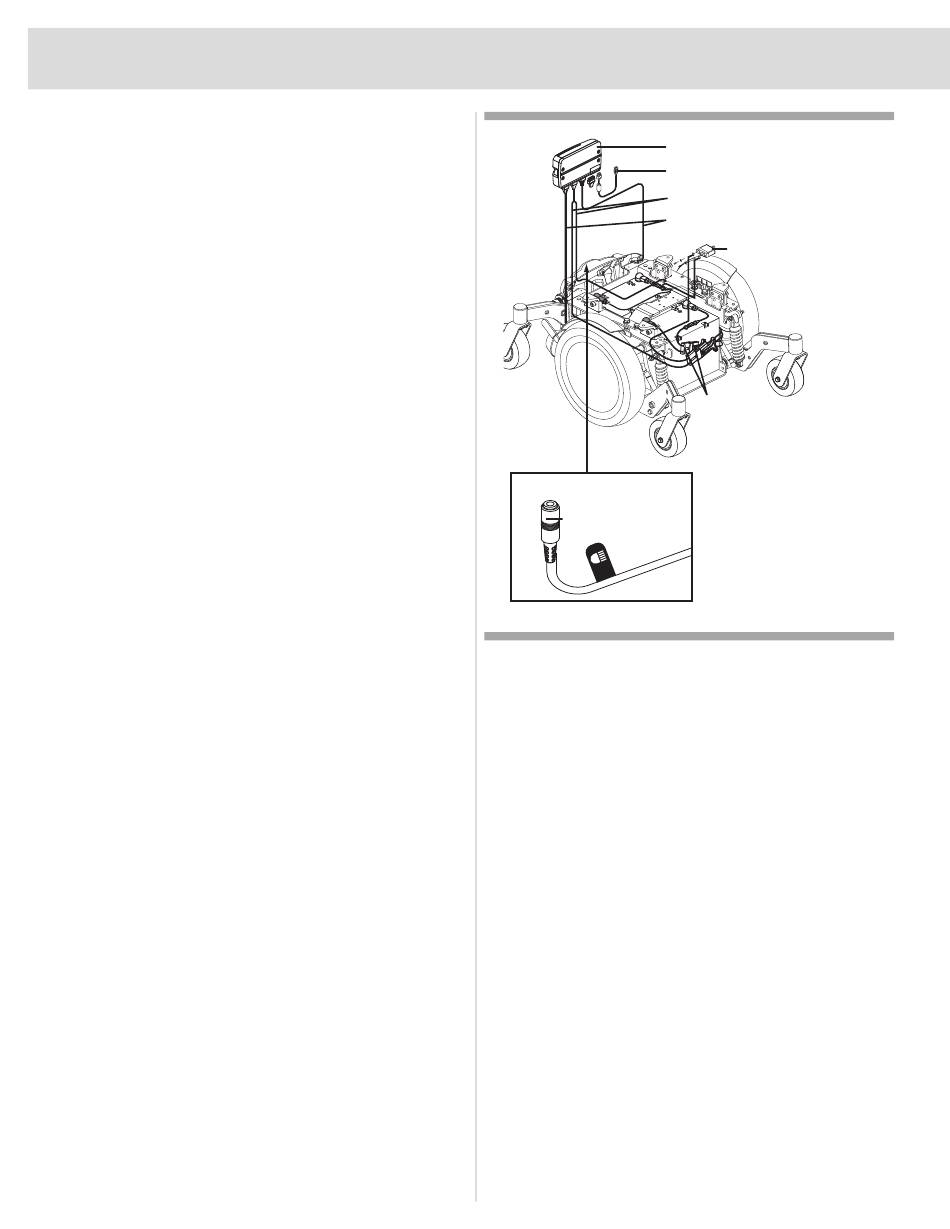

Figure 1. Composantes électriques
Module d'alimentation du contrôleur
Connecteurs du contrôleur
Aux connecteurs des batteries
Connecteurs vers le moteur
Disjoncteur circuit principal
Connecteurs
rapide des batteries
