ES
Cada producto está provisto de componentes (elementos de fijación) para LOS DOS TIPOS de colocación

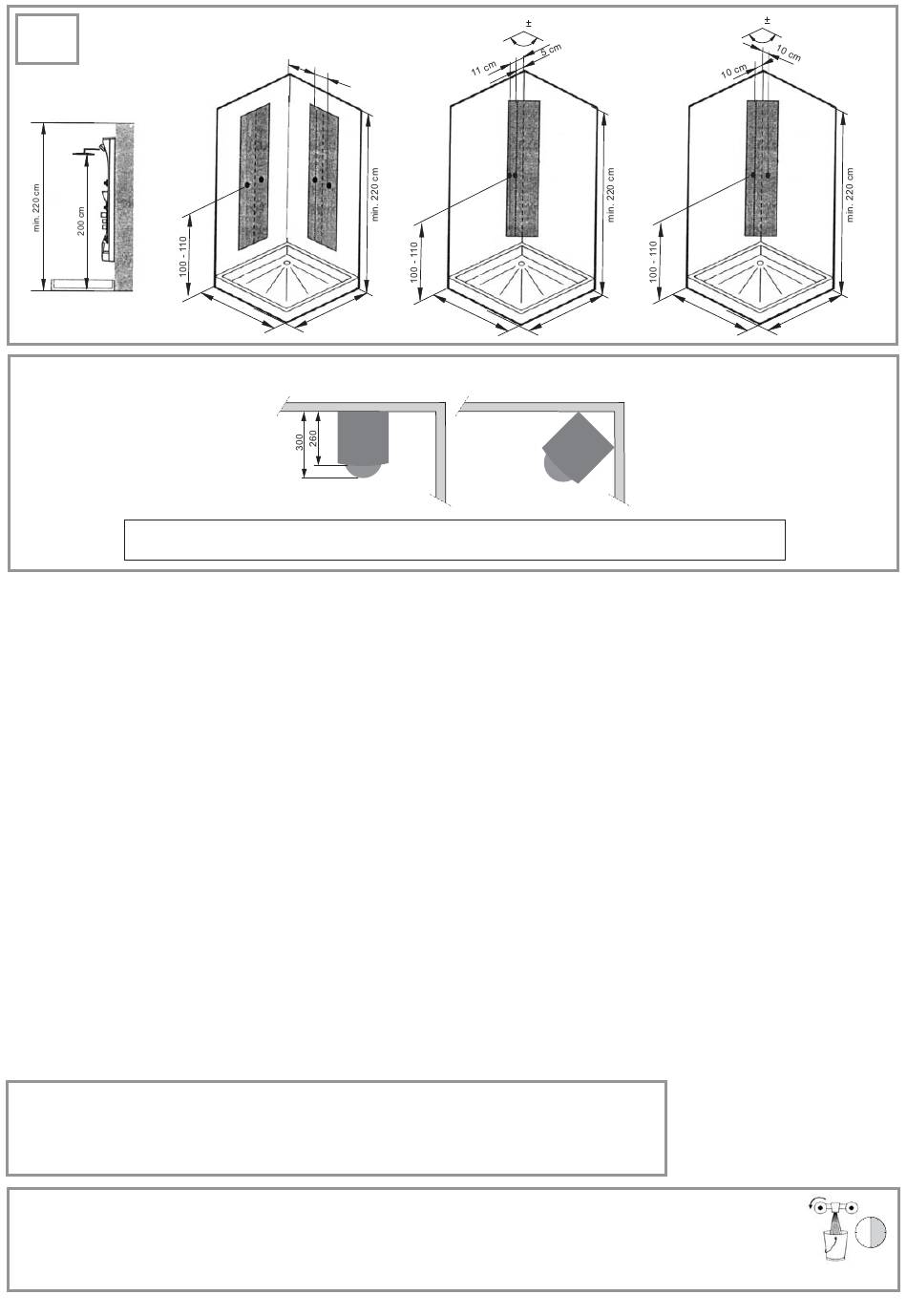

Instalación en la mampara de ducha
Para su seguridad y comodidad recomendamos una mampara de ducha de 90 cm de ancha como mínimo y tan alta que
sea posible colgar la cabeza de ducha a unos 2 m sobre el plato. La altura mínima de la habitación debe ser 220 cm.
Para el panel instalado en la pared lateral, las tuberías de aducción de agua deberían estar
a por lo menos 25 cm del rincón de la pared, a 10 cm una de la otra, a la altura de 100 hasta 110 cm sobre el fondo del
plato para.
Si escoge la colocación en el rincón, las paredes deben estar en el ángulo de 90°, se permite una tolerancia hasta 5°. En
tal caso, las salidas de agua estarán lo más cerca posible al rincón para que el panel las esconda (recomendación:
instalándolas una al lado de otra, la primera salida estará a 5 cm del rincón, la otra a 11 cm. Otra posibilidad: a 10 cm del
rincón una salida a la izquierda, otra a la derecha).
ADUCCIÓN DEL AGUA
El panel es conveniente para todas las fuentes del agua caliente, con excepción de calentadores de flujo.
La presión del agua debe ser mayor de 2 bar, lo ideal es 3 bar. ¡No recomendamos instalar el panel con una presión más baja
de 2 bar!
Si la presión es mayor de 5 bar, es necesario reducirla con ayuda del regulador de presión
La presión debería estar equilibrada en la aducción del agua caliente y fría, la diferencia no debe superar 1 bar. Con una
diferencia mayor de 1 bar, la instalación no aportará un resultado satisfactorio. Por lo menos, en la aducción del agua caliente
debería instalarse una válvula de retroceso.
Antes del montaje y conexión del panel es necesario derivar de la distribución agua sucia y sedimentos para evitar
sedimentos de incrustaciones u otras suciedades en los filtros y consecuentes defectos de la robinetería de mezclado del
panel.
Verifique si no ha intercambiado los tubos de agua fría y caliente.
TEMPERATURA REQUERIDA
DEL AGUA
Temperatura mínima del
agua caliente: 50°C
MEDICIÓN INFORMATIVA DEL RENDIMIENTO DE SU ROBINETERÍA
A - quite el perlador de la salida de la robinetería (puede tergiversar el resultado de la medición)
B - abra por completo la aducción del agua caliente. En 30 segundos debería obtener 10 l.
C - haga la misma medición con el agua fría. Los dos resultados deberían tener un valor más o menos igual.
min. 25 cm
10 cm
min. 90 cm
min.90 cm
PRESIÓN REQUERIDA DEL AGUA
presión máxima durante el funcionam.:
presión mínima durante el funcionam.:
presión recomendada durante el funcionam.: 3 bar
90° ( 5°)
min. 90 cm
min.90 cm
NAUTILUS
- 8 -
90° ( 5°)
min. 90 cm
5 bar
2 bar
min.90 cm
30 s.
10 l
