D
Jedes Produkt ist mit Komponenten (Befestigungselementen) für BEIDE SITUIERUNGSLAGEN ausgestattet

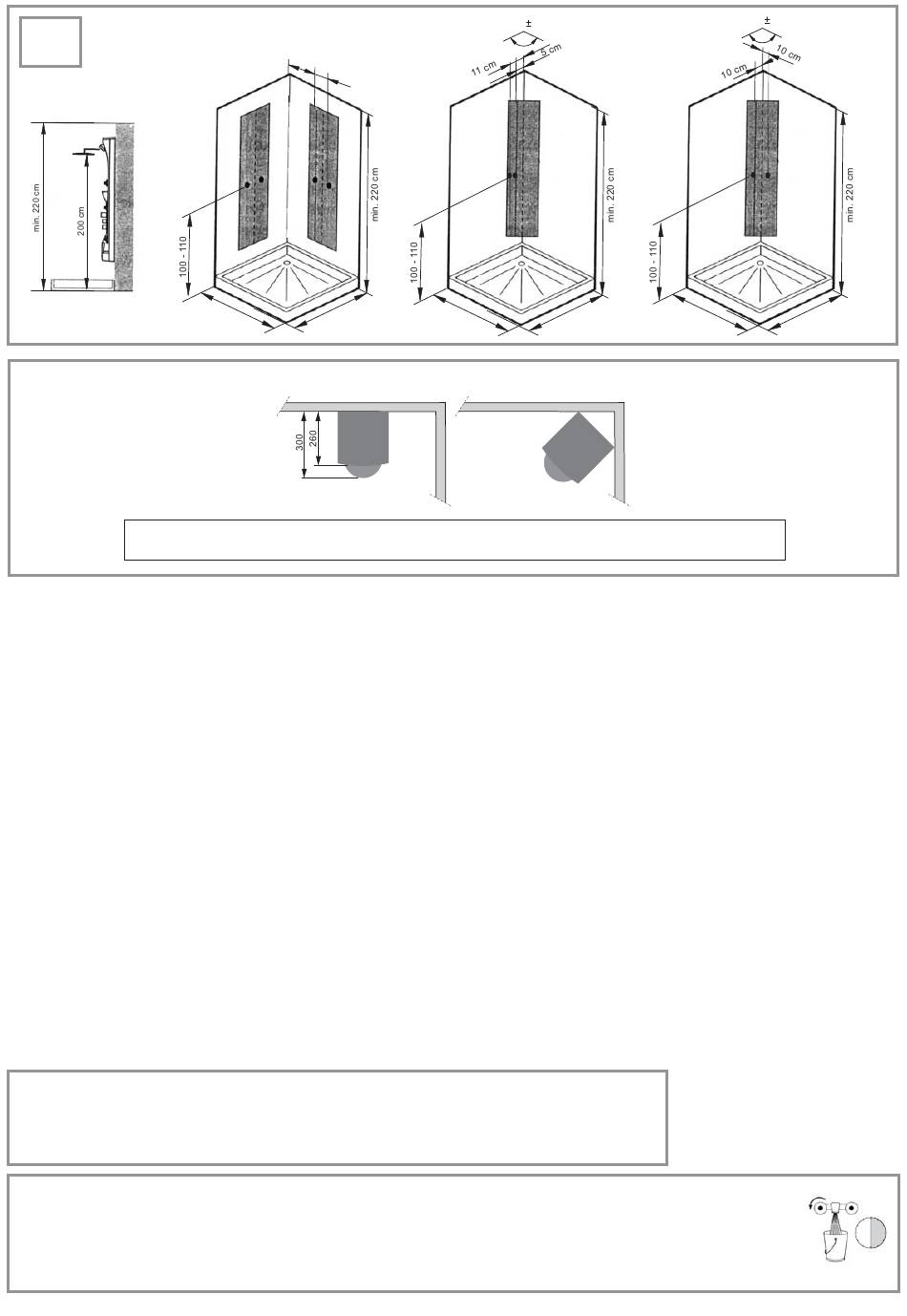

Installation in der Duschnische
Für Ihre Sicherheit und Behaglichkeit empfehlen wir eine min. 90 cm breite und so hohe Duschnische, dass es möglich
ist, den Duschkopf mindestens 2 m oberhalb der Kleinwanne einzuhängen. Mindesthöhe des Raums beträgt 220 cm.
Für ein an der Seitenwand angebrachtes Paneel sollten die Wasserzufuhrrohre mindestens 25 cm von der Wandecke,
10 cm voneinander, in Höhe von 100 bis 110 cm vom Wannenboden.
Wird die Ecklage gewählt, müssen die Wände einen Winkel von 90° mit einer 5° Toleranz einschließen. Die Ausführungen
werden in diesem Fall möglichst nahe an der Ecke, damit sie vom Paneel gedeckt werden. (Empfehlung: bei Anbringung
nebeneinander ist die erste Ausführung 5 cm von der Ecke, die andere 11 cm. Andere Möglichkeit: 10 cm von der Ecke
eine Ausführung links, die andere rechts).
WASSERZUFUHR
Das Paneel ist für alle Warmwasserquellen mit Ausnahme der Durchlauferhitzer geeignet.
Der Wasserdruck muss höher als 2 bar sein, ideal sind 3 bar. Bei Druck unter 2 bar wird nicht empfohlen, das Paneel zu
installieren!
Ist der Druck höher als 5 bar, ist er mit Hilfe des Druckreglers zu senken.
Der Druck sollte in der Warm- und Kaltwasserzufuhr ausgeglichen sein, die Differenz soll 1 bar nicht übersteigen. Bei
Differenz über 1 bar bringt die Installation nicht das erwünschte Ergebnis. Mindestens in die Warmwasserzufuhr sollte ein
Rücklaufventil installiert werden.
Vor der Montage und Einschaltung des Paneels ist aus der Wasserverteilung verschmutztes Wasser und Ablagerungen
auszulassen, damit Absetzen des Wassersteins oder anderer Verunreinigungen in Filtern und Folgestörungen der
Mischbatterie vermieden werden.
Prüfen, ob Kaltwasser- und Warmwasserrohre nicht vertauscht sind.
SOLLTEMPERATUR WASSER
Mindesttemperatur Warmwasser: 50°C
INFORMATIVE MESSUNG DER BATTERIELEISTUNG
A- aus dem Batterieauslauf den Luftsprudler entfernen (er kann das Messergebnis entstellen)
B- Warmwasserzufuhr voll aufdrehen. Während 30 Sekunden sollten 10 l eingefüllt werden.
C -Dieselbe Messung beim Kaltwasser vornehmen. Beide Ergebnisse sollten ungefähr
den gleichen Wert erzielen.
min. 25 cm
10 cm
min. 90 cm
min.90 cm
Höchstdruck beim Gang:
Mindestdruck beim Gang:
Empfohlener Druck beim Gang:
90° ( 5°)
min. 90 cm
min.90 cm
NAUTILUS
SOLLDRUCK WASSER
- 5 -
90° ( 5°)
min. 90 cm
5 bar
2 bar
3 bar
min.90 cm
30 s.
10 l
