Connexion de
périphériques
électroniques
externes grand public
Connexion à des périphériques
électroniques externes grand public :
Décodeur/amplificateur numérique Dolby
Entrée SPDIF
numérique Dolby
(AC-3)
Décodeur/
amplificateur
numérique Dolby
Connexion à des périphériques
électroniques externes grand public :
Entrée d'amplificateur 6 canaux distincts
Amplificateur
Entrées
6 canaux
analogiques
distincts
avant, arrière et
centre/basses

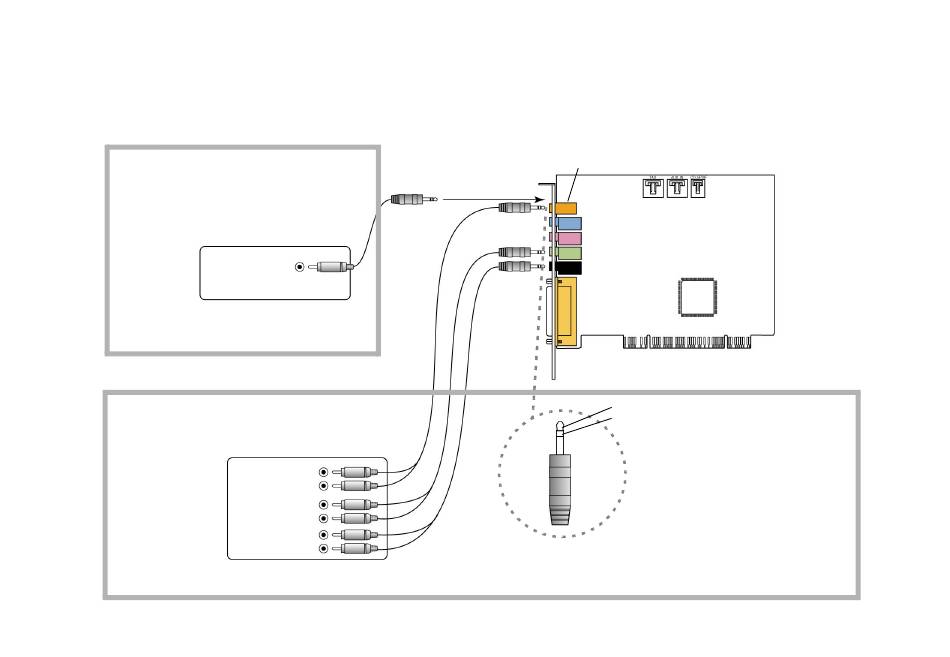

Figure 1-7: Connexion de périphériques électroniques externes grand public à la carte Sound Blaster Live!
Câble 3,5 mm (mono)-
RCA (non fourni)
3 paires de câbles
3.5mm (stéreo)-RCA
(non livré avec le
produit)
*Connecteur de sortie ligne analogique/numérique
Carte Sound Blaster Live!
Pointe : Canal gauche / central
Anneau : Canal droit / caisson de basses
Informations supplémentaires :
Si vous voulez connecter les canaux centre
et basses à l'aide d'un câble 3,5 mm
(stéréo)-RCA, connectez le connecteur
RCA blanc sur l'entrée Centre et le
connecteur RCA rouge sur l'entrée Basses
de l'amplificateur.
*Connecteur de sortie numérique sur certains modèles de carte
Installation du matériel 1-10
