Smart Manager

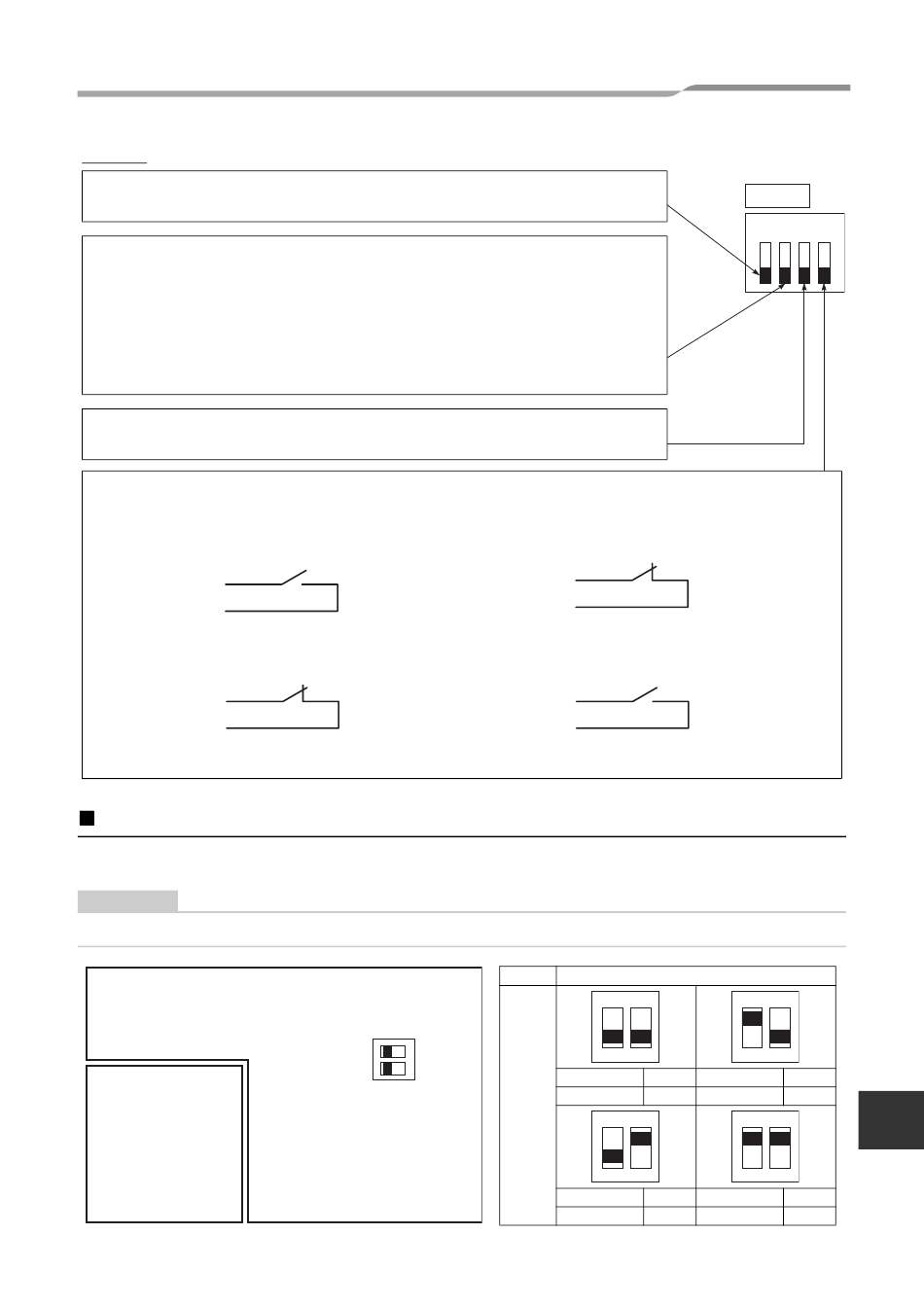

<DS25>
<1> Toujours OFF
• Réglez toujours ce bit sur OFF.
<2> Synchronisation des données de réglage de zone
OFF: Avec synchronisation
ON: Sans synchronisation
Ce bit spécifie si la communication synchronisée des données de réglage de zone
doit être réalisée entre les unités Smart Manager.
* Quand ce bit est réglé sur ON (sans synchronisation), la communication
synchronisée n'est pas réalisée, et quand un réglage de zone est effectué, les
données de ce réglage ne sont pas mis à jour sur les autres unités Smart Manager.
<3> Toujours OFF
• Réglez toujours ce bit sur OFF.
<4> Commutation de l'entrée d'alarme incendie (Réglez ce contacteur en fonction du raccordement de
l'entrée d'alarme incendie réalisé au chapitre 4.)
Réglez la jonction d'entrée marquée pour l'alarme incendie sur OPEN ou CLOSE.
• OFF: Réglez la jonction d'entrée marquée pour l'alarme incendie sur CLOSE.
COM-DI
DI3
(Normal)
• ON: Réglez la jonction d'entrée marquée pour l'alarme incendie sur OPEN.
COM-DI
DI3
(Normal)
Terminaison
Les contacteurs de terminaison pour TCC-LINK sont placés dans le boîtier du contrôleur central. Détachez le
panneau lors de la configuration des réglages de terminaison.
REMARQUE
Les raccordements TCC-LINK se terminent sur les unités intérieures. Positionnez le contacteur SW200 sur « Ouvert » pour TCC-LINK 1 et 2.
SW200
SW200
ON
Manuel d'installation
Réglage par défaut: Tous sur OFF
COM-DI
DI3
(Alarme incendie)
COM-DI
DI3
(Alarme incendie)
Contacteur de terminaison TCC-LINK
ON
1
2
TCC-LINK1
Ouvert
TCC-LINK1
TCC-LINK2
Ouvert
TCC-LINK2
ON
1
2
TCC-LINK1
Ouvert
TCC-LINK1
TCC-LINK2
100Ω
TCC-LINK2
DS25
ON
1
2 3 4
OFF
ON
1
2
100Ω
Ouvert
ON
1
2
100Ω
100Ω
-FR
24
