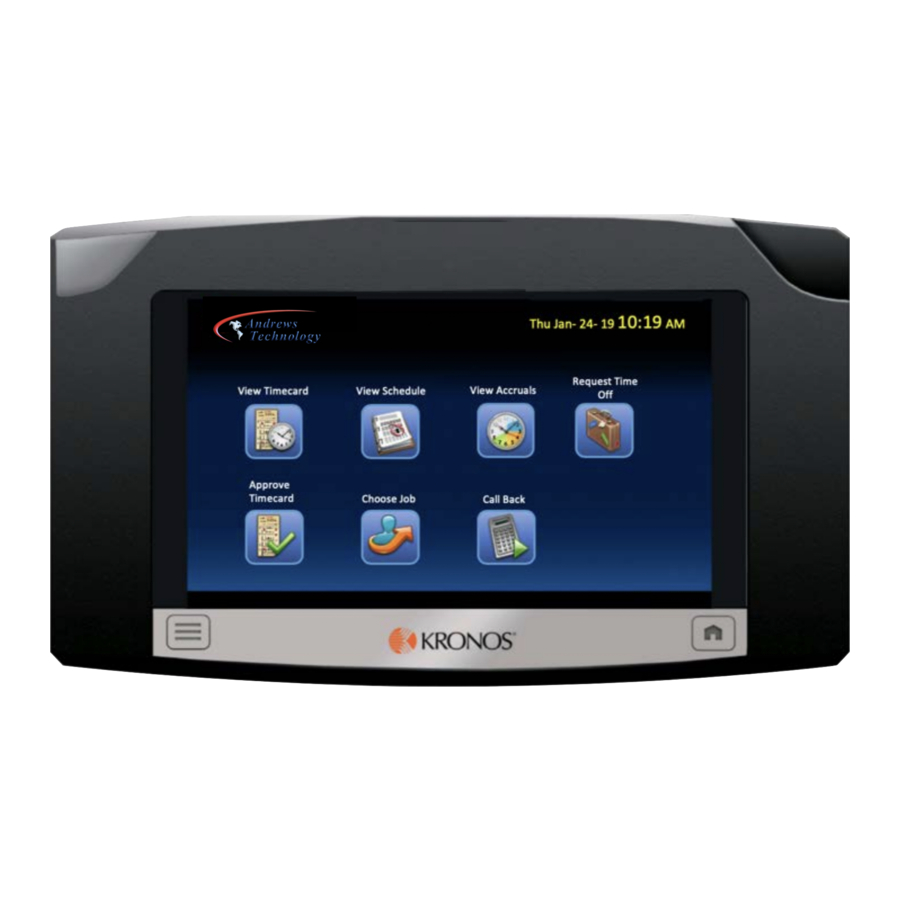

Manuel du Kronos InTouch 9100

Présentation

Ce document décrit comment remplacer la carte microSD dans la pointeuse InTouch 9100. Manipulez la carte microSD avec précaution pour éviter de l'endommager ou d'endommager son support.

Contenu du kit

Outil requis
Clé de sécurité en forme de L fournie avec la pointeuse InTouch 9100.

Avant de commencer: La pointeuse InTouch 9100 doit être entièrement mise hors tension avant d'effectuer cette opération.

Mettre la pointeuse hors tension

Avant d'ouvrir la pointeuse, collectez les données à partir de celle-ci en utilisant l'application hôte. Pour plus d'informations, consultez l'aide en ligne de l'application hôte.

1. Utilisez la clé de sécurité pour retirer la vis supérieure, puis desserrez les vis de sécurité sur les côtés de la pointeuse.

2. Ouvrez le couvercle avec précaution.
   Les illustrations suivantes montrent le câble Ethernet et le câble d'alimentation connectés à la carte mère. Votre configuration peut différer.

3. Si votre pointeuse est branchée sur une prise murale CA à proximité, débranchez le bloc d'alimentation de la prise. Retirez ensuite le câble d'alimentation de la carte mère.
4. Desserrez puis faites pivoter le collier de serrage qui maintient le câble Ethernet.

5. Appuyez sur le haut du clip du connecteur Ethernet, puis retirez le câble de la carte mère.
6. Débranchez tous les câbles restants de la pointeuse. L'illustration suivante montre les câbles que vous devez débrancher (votre configuration peut différer).

7. L'écran orienté vers le bas, placez le couvercle de la pointeuse sur une surface plane.
8. Allez à "Replace the microSD card" (Remplacer la carte microSD).

Remplacer la carte microSD

Vous devez complètement mettre la pointeuse hors tension avant de remplacer la carte microSD.

1. Il y a un petit arc gravé sur la carte microSD. Il peut être partiellement couvert par une étiquette de code-barres. Utilisez votre ongle ou un petit tournevis pour saisir l'ancienne carte microSD et la faire glisser hors du connecteur.

2. Les contacts de la nouvelle carte microSD orientés vers le bas, poussez délicatement la carte dans le connecteur jusqu'à ce qu'elle s'insère fermement. N'appliquez pas trop de pression.
3. Allez à "Next steps" (Étapes suivantes).

Étapes suivantes

1. Selon votre configuration :
   • Connectez le câble Ethernet à la carte mère. Si vous utilisez un câble Power-over-Ethernet, la pointeuse s'allume.
   • Branchez le transformateur dans la prise CA externe
   • Branchez le transformateur dans la prise CA sur laquelle la base est montée.
   • Branchez les câbles restants.
2. Fermez le couvercle de la pointeuse suffisamment pour pouvoir voir l'écran pendant que la pointeuse démarre et effectue des diagnostics internes. Une fois ce processus terminé, la pointeuse affiche l'heure et la date (vous devrez peut-être les réinitialiser ultérieurement).
   Remarque: Si l'écran n'affiche pas l'heure et la date, ou si la pointeuse ne semble pas être allumée, vérifiez toutes vos connexions. Pour plus d'informations, consultez la section "Troubleshooting and Preventive Maintenance" (Dépannage et maintenance préventive) du Guide d'installation de l'InTouch 9100.
3. Ajustez le mou des câbles, puis serrez le collier de serrage.
4. Fermez le capot avant et utilisez la clé de sécurité pour serrer la vis supérieure et les deux vis latérales.
5. Accédez au mode maintenance sur la pointeuse. Reconfigurez l'adresse IP et l'ID de l'appareil, puis initialisez la pointeuse. Pour plus d'informations, consultez le guide de l'administrateur système de l'application hôte et le Guide de l'utilisateur de l'InTouch 9100 (la section sur la configuration initiale).
